لماذا تضمن كابلات الطاقة النحاسية ذات الجهد المتوسط ​​موثوقية الشبكة

ملخص: مع توسع الصناعات الثقيلة الحديثة والبنى التحتية الحضرية، تتطلب شبكات الجهد المتوسط ​​استقرار نقل غير مسبوق.كابلات الكهرباء ذات الجهد المتوسط ​​من 6/10 كيلو فولت إلى 26/35 كيلو فولتبمثابة الشرايين الحيوية للتوزيع الكهربائي عالي التحميل. تحلل هذه المقالة الطبقات الهيكلية الهامة، والمزايا الهندسية، ومعايير الاختبار الصارمة للكابلات النحاسية ذات الجهد المتوسط، مما يوجه مديري مشتريات البنية التحتية نحو أمان الشبكة على المدى الطويل.

جدول المحتويات

1. المقدمة

2. الطبقات الهيكلية للكابلات ذات الجهد المتوسط ​​6/10 كيلو فولت إلى 26/35 كيلو فولت

3. لماذا تتفوق الموصلات النحاسية في أنظمة الجهد المتوسط

4.القضاء على المخاطر تحت الأرض: التدريع والدروع

5.الامتثال الفني وتخصيص المصنع

مقدمة

تؤدي شبكات الطاقة العاملة ضمن نطاق الجهد المتوسط ​​من 6 كيلو فولت إلى 35 كيلو فولت إلى إجهاد كهربائي كبير لا تستطيع خطوط الجهد المنخفض القياسية تحمله. وفي ظل هذه الإمكانات العالية، فإن أي خلل هيكلي يمكن أن يؤدي إلى تفريغ جزئي كارثي. لضمان الاستمرارية المستمرة للمحطات الفرعية البلدية ومناطق التصنيع الضخمة، يحدد المهندسون الاستشاريون باستمرار حلول الجهد المتوسط ​​ذات النواة النحاسية الثقيلة.

باعتبارها الشركة المصنعة المعترف بها دوليا،كابل تايتونجتستفيد من خطوط إنتاج الفلكنة المتسلسلة المتقدمة لتوصيل كابلات طاقة بقدرة 6/10 كيلو فولت إلى 26/35 كيلو فولت تتجاوز هوامش أمان الشبكة العالمية، مما يوفر خيارات توزيع عالية الكفاءة لمناقصات الصناعة الثقيلة.

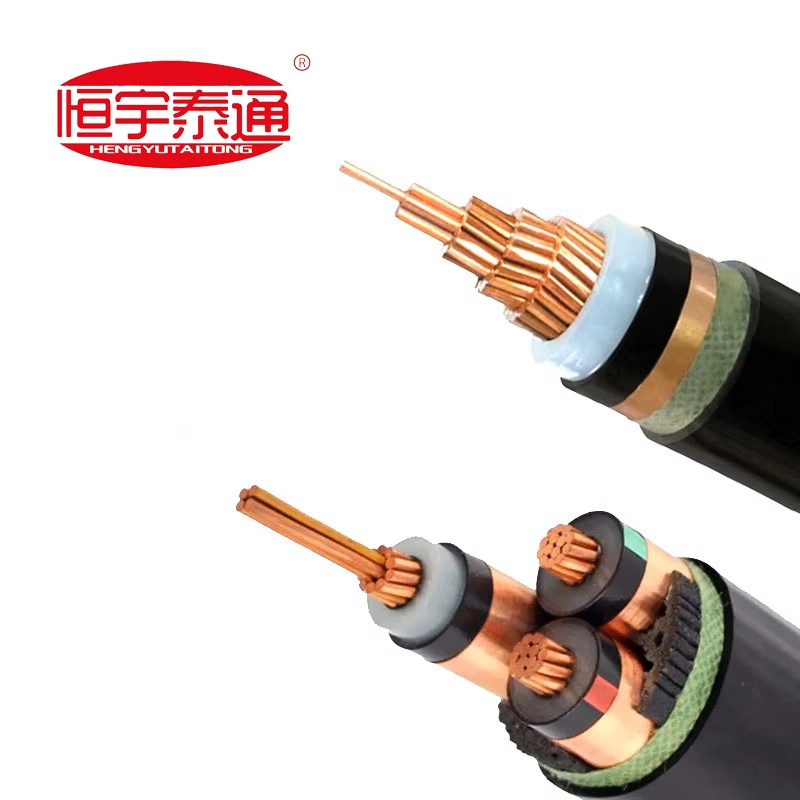

الطبقات الهيكلية للكابلات ذات الجهد المتوسط ​​6/10 كيلو فولت إلى 26/35 كيلو فولت

على عكس الأسلاك ذات الجهد المنخفض، تتطلب كابلات الجهد المتوسط ​​طبقة بثق ثلاثية متطورة لتوحيد المجال الكهربائي الداخلي المكثف. تتضمن الهندسة الإنشائية عدة مناطق مصنعة بدقة:

موصل: نحاس مجدول دائري مضغوط عالي النقاء (الفئة 2) يضمن أقصى قدر من التوصيل وتقليل القطر.

درع أشباه الموصلات الداخلي: طبقة ناعمة شبه موصلة يتم قذفها مباشرة فوق الموصل للتخلص من تركيزات الإجهاد الكهربائي.

عزل XLPE: بولي إيثيلين متشابك فائق النظافة، يعالج ضغط الجهد العالي حتى 90 درجة مئوية في التشغيل المستمر.

درع العزل الخارجي: طبقة شبه موصلة قابلة للتجريد أو الارتباط تعمل على توحيد المجالات الكهربائية الشعاعية.

طبقة التدريع المعدنية: أشرطة نحاسية عالية الموصلية ملفوفة حلزونيًا أو أسلاك نحاسية مصممة لنقل تيارات الشحن السعوية وتيارات الأعطال إلى الأرض بأمان.

غمد الحماية الخارجي: سترة PVC متينة ومقاومة للطقس أو سترة PE عالية الكثافة مصممة لعزل الدرع المعدني عن رطوبة التربة التحتية.

لماذا تتفوق الموصلات النحاسية في أنظمة الجهد المتوسط؟

في حين يهيمن الألومنيوم على خطوط المرافق المحلية ذات الجهد المنخفض بسبب انخفاض التكاليف الأولية، فإن النحاس عالي النقاء هو المعيار بلا منازع لتوزيع الجهد المتوسط ​​الحرج من 6 كيلو فولت إلى 35 كيلو فولت لعدة أسباب رئيسية:

1. القدرة الاستيعابية الحالية متفوقة: يوفر النحاس مقاومة كهربائية أقل بكثير من الألومنيوم، مما يسمح للأجهزة أحادية النواة أو ثلاثية النواة بنقل كتل هائلة من الطاقة من خلال مجاري قنوات أكثر إحكامًا تحت الأرض.

2. انخفاض الجهد المنخفض: تعتبر النوى النحاسية ضرورية للعمليات الصناعية الأطول، حيث تعمل بشكل كبير على تقليل خسائر تسخين نقل الخط عبر فترات إقليمية ممتدة.

3. قوة الشد الميكانيكية العالية: يمكن للنحاس أن يتحمل توترات السحب الشديدة أثناء توجيه الخنادق المعقدة أو تركيبات الحفر الاتجاهي العميق، مما يزيل مخاطر التمدد الأساسية.

القضاء على المخاطر تحت الأرض: التدريع والدروع

التهديد الأكثر شيوعًا لدوائر الجهد المتوسط ​​المدفونة هو تشجير المياه - وهي ظاهرة تؤدي فيها الفراغات الصغيرة في العزل الرخيص جنبًا إلى جنب مع الرطوبة إلى تدهور الكابل ببطء بمرور الوقت.

كابل تايتونجيزيل هذا الخطر من خلال استخدام مواد مركبة فائقة النظافة وأحدث تقنيات الربط الثلاثي المشترك. يشكل درع الشريط النحاسي المتداخل مع درع الأسلاك الفولاذية الاختيارية (SWA) أو درع الشريط الفولاذي المزدوج (DSTA) حاجزًا مزدوجًا. يعمل هذا الحاجز على صد ضغط الصخور الجوفية وتسرب الرطوبة وتدهور القوارض بشكل كامل، مما يزيد من متوسط ​​العمر التشغيلي المتوقع إلى ما بعد 30 عامًا.

الامتثال الفني وتخصيص المصنع

ولا تترك مناقصات البنية التحتية العالمية أي مجال للتسويات. تتطلب أنظمة الجهد المتوسط ​​تنفيذ تصميم لا تشوبه شائبة مدعومًا بشهادات اختبار النوع الصارمة.

فيكابل تايتونج، نحن لا ندير غرفة مقاصة عامة للأسهم الجماعية. تعمل على نموذج إنتاج مخصص من المصنع بنسبة 100%، حيث يتم تصميم كل دفعة من كابلات الجهد المتوسط ​​أحادية النواة وثلاثية النواة مباشرةً وفقًا لفواتير الكميات المحددة لمشروعك (BOQ)، ومتطلبات نظام التتبع، والمواصفات البيئية المحلية.

اتصل بوحدتنا الفنية للجهد المتوسط ​​اليومللوصول إلى الكتالوجات الفنية للمصنع، أو أوراق التصميم المقطعية، أو للحصول على تقدير سريع وجاهز للتعاقد على مناقصة البنية التحتية للشبكة الإقليمية الخاصة بك!
