اختيار المقطع العرضي لكابل الطاقة

كيفية تحديد المقطع العرضي لموصل كابل الطاقة؟

I. مبادئ اختيار المقطع العرضي لموصل كابل الطاقة

يجب ألا تتجاوز درجة حرارة موصل الكابل في ظل تيار التشغيل القيمة المسموح بها لعمر خدمة الكابل. يجب أن تتوافق درجة حرارة تشغيل موصلات الكابل في دوائر الخدمة المستمرة مع المواصفات ذات الصلة.

يجب أن تتوافق درجة حرارة موصل الكابل في ظل تيار الدائرة القصيرة ومدة الدائرة القصيرة مع الأحكام.

يجب ألا يتجاوز انخفاض جهد الدائرة المتصلة تحت تيار التشغيل القيمة المسموح بها للدائرة.

بالإضافة إلى استيفاء متطلبات البنود من 1 إلى 3 أعلاه، يفضل اختيار المقطع العرضي لكابلات الطاقة بقدرة 10 كيلو فولت وأدناه على أساس مبدأ الاقتصاد الشامل مع الأخذ في الاعتبار الاستثمار الأولي للكابل وتكاليف التشغيل خلال فترة خدمته.

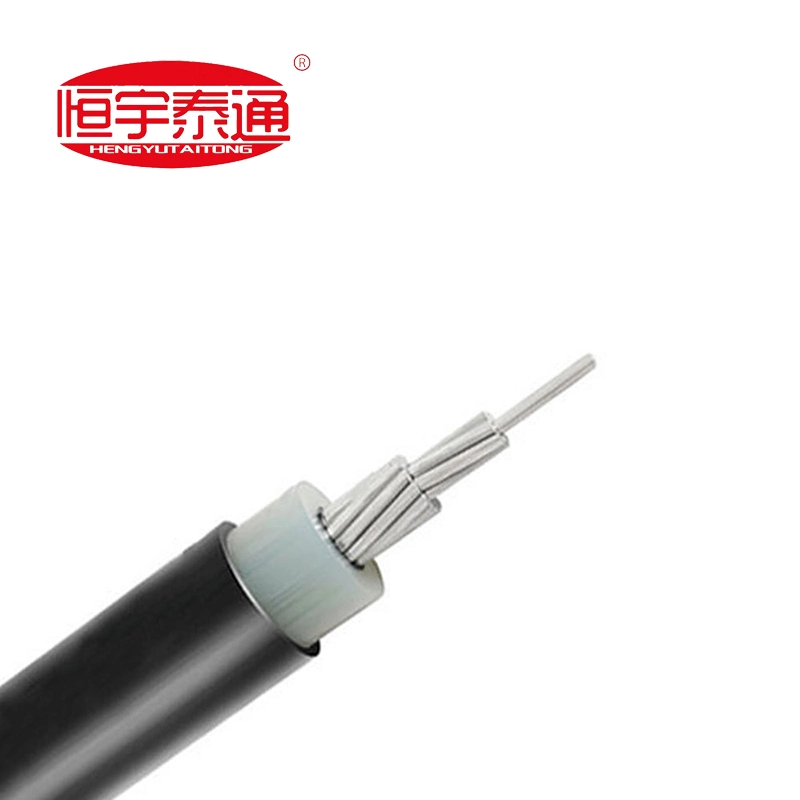

المقاطع العرضية لنماذج الكابلات المقدمة منكابل تايتونجللعملاء العالميين الامتثال الصارم لمعايير الصناعة.

ثانيا. اختيار المقطع العرضي لموصل الكابل

الإجراء العام لتصميم الكابل واختياره هو تحديد نوع الكابل أولاً وفقًا لظروف التمديد. يجب أن يأخذ اختيار المقطع العرضي لموصل الكابل في الاعتبار بيئة التمديد المحلية.

بالنسبة للكابلات ذات جهد 66 كيلو فولت وما فوق، يجب حساب سعة حمل التيار بالرجوع إلى المعيار الصناعي الحالي JB/T 10181.

بالنسبة للكابلات الشائعة الاستخدام بجهد 35 كيلو فولت أو أقل، يجب استخدام سعة حمل التيار المقدمة من الشركة المصنعة وحسابها مع عوامل التصحيح وفقًا لبيئة التمديد المحلية.

يجب أن يفي المقطع العرضي للكابل بمتطلبات التيار المستمر المسموح به، والاستقرار الحراري لدائرة القصر، وانخفاض الجهد المسموح به، وما إلى ذلك.

يجب إجراء التحقق من انخفاض الجهد للكابلات من 10 كيلو فولت أو أقل. التحقق من الجهد مطلوب فقط للدوائر 6 كيلو فولت و10 كيلو فولت أو أقل مع مقطع عرضي للموصل أقل من 70-95 مم². بالنسبة للموصلات الأكبر من 70-95 مم²، فإن زيادة المقطع العرضي لتقليل فقدان الجهد ليست فعالة، وسوف تؤدي إلى زيادات كبيرة في الاستثمار واستهلاك المعادن غير الحديدية. في مثل هذه الحالات، يتم اتخاذ تدابير مثل المكثف الثابت تعتبر التعويضات، أو محولات تغيير الصنبور عند التحميل، أو الطرق الأخرى أكثر ملاءمة، ويجب تحديدها من خلال المقارنة التقنية والاقتصادية.

يجب إجراء التحقق من الثبات الحراري لدائرة القصر للكابلات بجهد 10 كيلو فولت وما فوق.

لذلك، يعتبر المقطع العرضي عاملاً ضروريًا ومهمًا عندما يقوم العملاء بإجراء استفسار.
