لماذا تمنع كابلات التحكم المحمية ضوضاء EMI؟

ملخص:في مصانع التصنيع الآلية، ومحطات توليد الطاقة، ومرافق المعالجة المعقدة، تعمل خطوط التحكم جنبًا إلى جنب مع خطوط الطاقة الثقيلة، مما يؤدي إلى إنشاء مجالات كهرومغناطيسية مكثفة.كابلات التحكم المحمية المضادة للتداخلبمثابة الجهاز العصبي الموثوق لهذه العمليات. تشرح هذه المقالة بنية المواد متعددة الطبقات، وآليات منع التداخل الكهرومغناطيسي (EMI)، ومزايا الحماية التي تجعل كابلات التحكم المتميزة ضرورية للأتمتة الصناعية الحديثة.

جدول المحتويات

مقدمة

التشريح الهيكلي لكابلات التحكم المحمية المضادة للتداخل

لماذا يعد التدريع المضفر أمرًا حيويًا ضد الضوضاء الصناعية

سيناريوهات التطبيق الحرجة في الهندسة الآلية

الامتثال المباشر للمصنع والطلب المخصص

مقدمة

ومع دمج المنشآت الصناعية لأنظمة آلية أكثر ذكاءً، تتزايد كثافة المعدات الإلكترونية بشكل كبير. تولد هذه البيئة عالية الكثافة كميات هائلة من التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI). بدون الحماية الكافية، يمكن بسهولة أن تتلف إشارات التحكم ذات الجهد المنخفض المرسلة إلى وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الاستشعار والمشغلات، مما يؤدي إلى قراءات خاطئة للآلة، أو أخطاء في النظام، أو عمليات إيقاف تشغيل طارئة خطيرة.

لتأمين الإشارات الآلية الهامة،كابل تايتونجتقوم بتصنيع كابلات التحكم المقاومة للتداخل والمحمية للخدمة الشاقة. من خلال الجمع بين الموصلات المرنة للغاية والدرع المعدني الكثيف، تضمن خطوط التحكم هذه توصيل إشارة لا تشوبها شائبة عبر المناطق الصناعية المضطربة بشدة في جميع أنحاء العالم.

التشريح الهيكلي لكابلات التحكم المحمية المضادة للتداخل

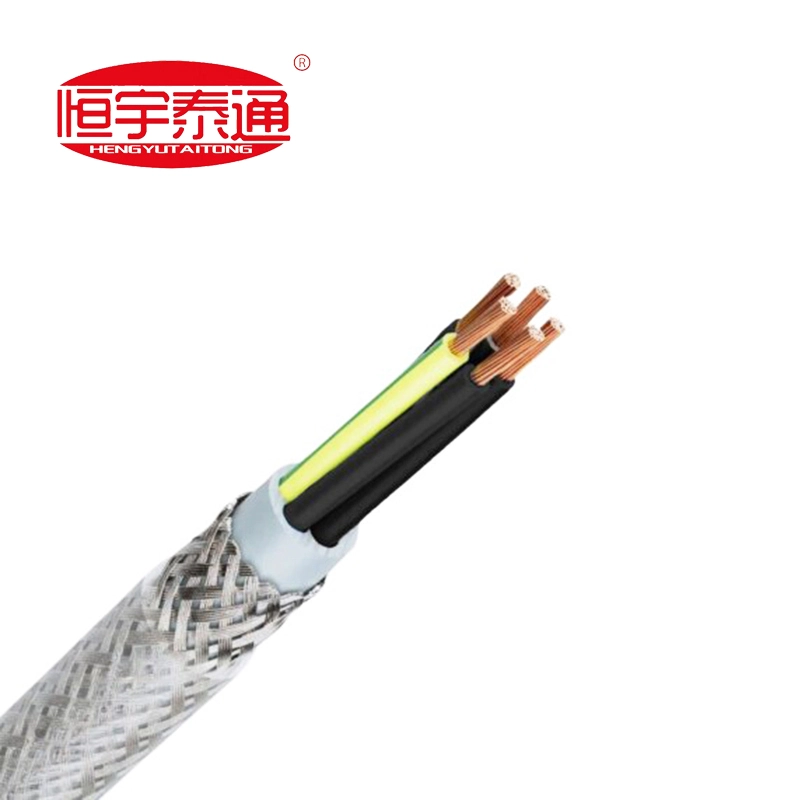

تم تصميم التكوين الداخلي لكابل التحكم القياسي طبقة تلو الأخرى لفصل الضوضاء الخارجية عن الموصلات النحاسية الداخلية:

موصلات نحاسية عالية النقاء: يتكون من أسلاك نحاسية عادية متعددة النواة ومجدولة بدقة، مما يوفر أقصى قدر من التوصيل الكهربائي ومرونة فائقة للتوجيه المحكم داخل لوحات التحكم.

عزل مرمز بالألوان: مركب عزل PVC أو XLPE ممتاز مع ترميز ألوان مميز (بما في ذلك سلك التأريض القياسي الأخضر/الأصفر) لتحديد الطرف بشكل مباشر والسلامة أثناء التثبيت.

الفراش الداخلي / طبقة الغمد: غلاف بوليمر ناعم أو طبقة مقذوفة تربط النوى الملتوية معًا بإحكام وتشكل وسادة واقية للدرع المغطي.

درع معدني مضفر عالي التغطية: جديلة كثيفة من الأسلاك النحاسية أو الفولاذية المعلبة والمنسوجة بشكل متقاطع والتي تغلف النوى الداخلية وتعمل كحاجز كهرومغناطيسي لا يمكن اختراقه.

سترة خارجية مقاومة للهب: غلاف PVC قوي تم تصميمه لمقاومة رذاذ الزيت وتتبع الرطوبة والتآكل وانتشار اللهب في حوامل الكابلات المفتوحة.

لماذا يعد التدريع المضفر أمرًا حيويًا ضد الضوضاء الصناعية

في حين أن أسلاك التحكم غير المحمية تعمل بشكل جيد في الحلقات الكهربائية الأساسية، فإن المحاور الصناعية الآلية تتطلب دروعًا مضفرة عالية التغطية لثلاثة أسباب رئيسية للأداء:

1. امتصاص EMI وRFI شامل: الجديلة المعدنية بمثابة قفص فاراداي. فهو يعترض الموجات الكهرومغناطيسية المنبعثة من المحركات الكبيرة والمحولات وكابلات الطاقة ذات الجهد العالي المحيطة، مما يحول بأمان التيارات الضالة إلى الأرض قبل أن تعطل الإشارات الأساسية الداخلية.

2. قوة مرنة متفوقة: على عكس دروع رقائق الألومنيوم الثابتة التي يمكن أن تتمزق أو تتشقق بسهولة عند ثنيها بشكل متكرر داخل الآلات الديناميكية، تحافظ الجديلة المعدنية المنسوجة على سلامة التدريع الهيكلي بنسبة 100% حتى في ظل الثني والالتواء الميكانيكي المستمر.

3. منع الحديث المتبادل: في قنوات التحكم متعددة النواة، يمكن للتيارات عالية التردد في سلك واحد أن تتسرب إلى الدوائر المجاورة. يعمل التضفير الدقيق على عزل مجموعات الكابلات الفردية، مما يضمن تدفق بيانات نظيف ومستقل.

سيناريوهات التطبيق الحرجة في الهندسة الآلية

بفضل موثوقيتها المضادة للتداخل، يتم تحديد كابلات التحكم المحمية بشكل كبير عبر مناقصات البنية التحتية الدقيقة:

خطوط التجميع الآلي والروبوتات: ربط مكاتب التحكم المركزية PLC بالأذرع الآلية وناقلات التجميع التي تتطلب حلقات أوامر متواصلة.

لوحات التحكم والتتابع للمحطات الفرعية: أدوات القياس المترابطة، والمرحلات الوقائية، وأجهزة التحكم في المفاتيح الكهربائية داخل بيئات الطاقة ذات الجهد العالي.

مصافي البتروكيماويات والمعالجة: نقل قراءات مستشعرات درجة الحرارة والضغط ومقياس التدفق الدقيقة عبر مسارات الكابلات الداخلية والخارجية الممتدة.

التدفئة والتهوية وتكييف الهواء وإدارة المباني: توجيه حلقات التحكم الآمنة ومنخفضة الضوضاء عبر المباني التجارية الشاهقة لإدارة التهوية الآلية والمصاعد والبنى الأمنية.

الامتثال المباشر للمصنع والطلب المخصص

تتيح الأجهزة الدقيقة هامشًا صفرًا لاختلالات المعاوقة أو فجوات الحماية. تنص عقود المشتريات الصناعية على التوافق التام مع معايير الجودة الصارمة مثل IEC 60227 أو المعايير الصناعية الإقليمية.

فيكابل تايتونج، نحن نرفض أنظمة تصفية المخزون الصارمة ذات الإنتاج الضخم لصالح نموذج إنتاج مخصص مباشر من المصنع بنسبة 100%. نحن ندرك أن كل إعداد للتشغيل الآلي يتطلب عددًا أساسيًا فريدًا وترتيبات تأريض محددة وخصائص عزل متخصصة. نقوم بتصنيع كل مجموعة من كابلات التحكم حسب الطلب مباشرةً وفقًا لفواتير الكميات المحددة لمشروعك (BOQ) - معايره الحجم الأساسي، ونسب تغطية التدريع، ومركبات الغلاف لتتناسب تمامًا مع البيئة الكهربائية لديك.

اتصل بفريق هندسة الأجهزة لدينا اليوملطلب رسومات فنية تم التحقق منها، أو تخطيطات ترتيب أساسية مخصصة، أو للحصول على تقدير سريع ومباشر لسعر المصنع لمناقصة مشروعك القادم!
