لماذا كابلات الألمنيوم المدرعة LV هي الأفضل للدفن

ملخص: بالنسبة للبنية التحتية الحديثة والشبكات البلدية والمنشآت الصناعية، يعد اختيار هيكل الكابل المناسب أمرًا بالغ الأهمية لتحقيق التوازن بين التكلفة والموثوقية على المدى الطويل.كابلات الكهرباء المدرعة ذات الجهد المنخفض من الألومنيوم 0.6/1 ك.فبرزت كمعيار صناعي للتوزيع تحت الأرض للدفن المباشر. في هذه المقالة، نقوم بتفكيك الطبقات التقنية لهذه الكابلات عالية الأداء ونحلل السبب الذي يجعل بنائها الفريد يوفر الحماية القصوى ضد الإجهاد الميكانيكي والتحديات البيئية.

مقدمة

تعمق في بناء كابلات الألمنيوم المدرعة

الفوائد الرئيسية للدرع الشريطي الفولاذي المزدوج (DSTA)

سيناريوهات التطبيق في المناقصات العالمية

المعايير الفنية: الامتثال للمواصفة IEC 60502-1

الاستنتاج ودعم المصنع

مقدمة

عند هندسة شبكات توزيع الطاقة تحت الأرض، يواجه مديرو المشتريات تحديًا مزدوجًا: إبقاء ميزانيات المواد تحت السيطرة مع ضمان قدرة الشبكة على تحمل ظروف التربة القاسية، والرطوبة، والأحمال المتغيرة لعقود من الزمن. غالبًا ما تفشل الخيارات التقليدية غير المدرعة في تطبيقات الدفن المباشر، مما يؤدي إلى أخطاء مكلفة. واليوم، تحل كابلات الطاقة المصنوعة من الألومنيوم المدرعة بقدرة 0.6/1 كيلو فولت هذه المعضلة من خلال الجمع بين التكلفة القصوى لموصلات الألومنيوم والدروع الميكانيكية القوية.

باعتبارها موردًا استراتيجيًا معتمدًا لشركة CREC، تتخصص شركة Taitong Cable في تصنيع كابلات الألومنيوم المدرعة متعددة النواة المخصصة والمصممة بدقة وفقًا لمواصفات المرافق العامة الإقليمية وفواتير كميات المشاريع الدولية (BOQ).

تعمق في بناء كابلات الألمنيوم المدرعة

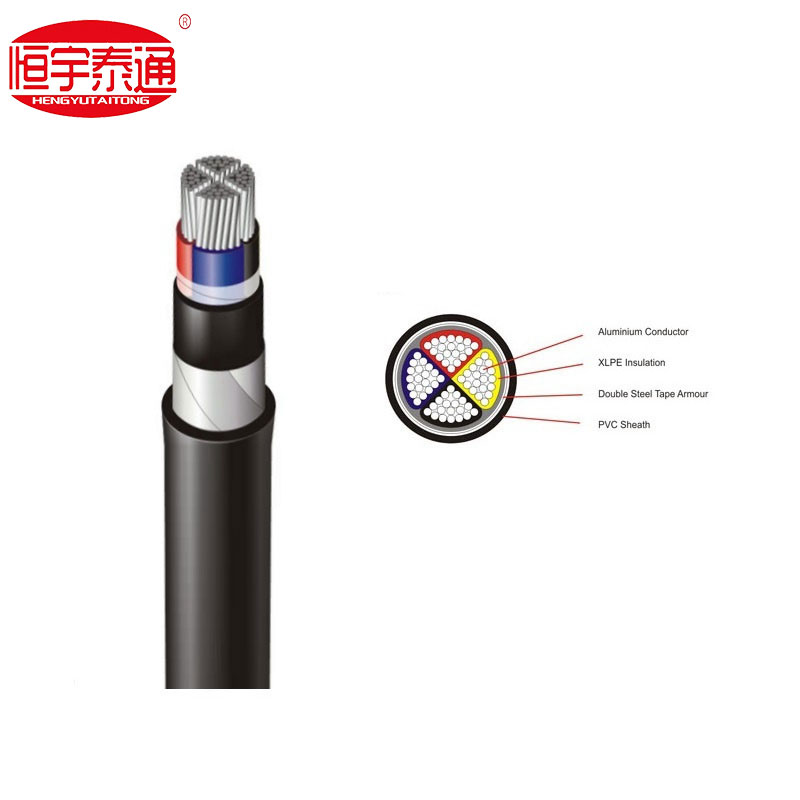

تعتمد موثوقية شبكة الطاقة ذات الجهد المنخفض بشكل كامل على سلامة المقطع العرضي لكابلاتها. من خلال النظر إلى الملف الفني لكابل الطاقة القياسي رباعي النواة، يمكننا رؤية نظام حماية متعدد الطبقات محسّن بشكل كبير:

وفقًا للمواصفات التصميمية للمعايير الدولية، تم تصميم الكابل بأربع طبقات وظيفية متميزة:

1. موصل الألومنيوم:يستخدم الألومنيوم المجدولة عالي النقاء والمضغوط على شكل قطاع. يضمن تصميم القطاع أن النوى الأربعة تتلاءم معًا بشكل مثالي مع الحد الأدنى من فجوات الهواء الخلالية، مما يقلل بشكل كبير من القطر الخارجي الإجمالي ويوفر مساحة القناة.

2. عزل XLPE:يوفر البولي إيثيلين المتقاطع خصائص حرارية وكهربائية استثنائية، مما يسمح للقلب بالعمل بأمان في درجات حرارة مستمرة تصل إلى 90 درجة مئوية والتعامل مع أحمال الدائرة القصيرة الزائدة حتى 250 درجة مئوية.

3. درع الشريط الفولاذي المزدوج (DSTA):يتم لف طبقتين من الشريط الفولاذي الحلزوني فوق الفراش الداخلي. يوفر هذا الدرع المعدني تغطية مستمرة ومقاومة عالية ضد أحمال التكسير العمودية والتأثيرات العرضية أثناء الحفر الأرضي.

4. غمد PVC:تعمل السترة الخارجية المصنوعة من مادة البولي فينيل كلورايد شديدة التحمل على حماية الدرع المعدني الداخلي من الرطوبة والتآكل الكيميائي في التربة والأشعة فوق البنفسجية عند تعرضها فوق الأرض.

الفوائد الرئيسية للدرع الشريطي الفولاذي المزدوج (DSTA)

لماذا يفرض المستشارون الفنيون على وجه التحديد درع الشريط الفولاذي المزدوج على المتغيرات غير المدرعة للشبكات ذات الجهد المنخفض؟

مقاومة التكسير الميكانيكية الفائقة:تخضع الكابلات تحت الأرض لتسوية التربة وحركة مرور المركبات الثقيلة والتضاريس الصخرية. يعمل الشريط الفولاذي المزدوج كدرع ميكانيكي يمتص الضغط الخارجي دون تشويه عزل XLPE الأساسي.

الحماية من القوارض والنمل الأبيض:في مناطق التوسع الاستوائية أو الريفية، يشكل النمل الأبيض والقوارض الجوفية تهديدًا خطيرًا للسترات البوليمرية. يوفر الدرع الشريطي الفولاذي حاجزًا ماديًا لا يمكن اختراقه ويمنع الإصابة الحيوية.

الدفن المباشر الفعال من حيث التكلفة:تتطلب الكابلات غير المدرعة خنادق عميقة معززة بالخرسانة أو أنابيب مستمرة باهظة الثمن. يمكن دفن كابلات الألمنيوم المدرعة بشكل آمن مباشرة في خنادق التربة المغطاة بالرمال، مما يقلل بشكل كبير من تكاليف الهندسة المدنية وتكاليف عمالة التركيب.

سيناريوهات التطبيق في المناقصات العالمية

بفضل مرونتها الهيكلية، يتم استخدام كابلات الألومنيوم المدرعة 0.6/1 كيلو فولت على نطاق واسع في مناقصات البنية التحتية الحيوية في جميع أنحاء جنوب شرق آسيا وأفريقيا ودول مبادرة "الحزام والطريق":

توزيع الطاقة البلدية الرئيسية:ربط محولات المحطات الفرعية بأكشاك التوزيع السكنية والتجارية.

المنشآت الصناعية ومرافق التصنيع:تشغيل صفائف الآلات الثقيلة حيث يتم وضع الكابلات في حوامل الكابلات المفتوحة أو القنوات تحت الأرض المعرضة للاهتزازات الميكانيكية.

مشاريع الطاقة المتجددة:ربط محطات الانفرتر المركزية في مزارع الطاقة الشمسية وشبكات طاقة الرياح على نطاق واسع.

البنية التحتية العامة:توفير خطوط كهرباء موثوقة تحت الأرض لشبكات إنارة الشوارع البلدية وأنظمة مراقبة الطرق السريعة.

المعايير الفنية: الامتثال للمواصفة IEC 60502-1

في شركة Taitong Cable، يتم تصنيع جميع كابلات الطاقة المصنوعة من الألومنيوم المدرع ذات الجهد المنخفض بالكامل واختبارها وفقًا صارمًا للمعيار IEC 60502-1 (الكابلات للجهد المقنن من 1 كيلو فولت إلى 30 كيلو فولت).

الاستنتاج ودعم المصنع

يضمن الاستثمار في كابلات الطاقة المصنوعة من الألومنيوم المدرعة بقدرة 0.6/1 كيلو فولت أن يستفيد مشروعك من دورة حياة خالية من الصيانة مع الحفاظ على تنافسية النفقات الرأسمالية الأولية. نظرًا لأن كل بيئة تركيب شبكة فريدة من نوعها، فإن الحفاظ على مخزون واحد يناسب الجميع ليس فعالاً.

كابل تايتونجتعمل على نموذج إنتاج مخصص بنسبة 100%. نحن لا نحتفظ بمخزون عام ضخم؛ بدلاً من ذلك، نقوم بتصميم وتصنيع كل مجموعة من الكابلات المدرعة متعددة النواة حسب الطلب، مما يضمن أعدادًا أساسية مخصصة ومساحات مستعرضة (على سبيل المثال، قلوب إضاءة الشوارع المتكاملة)، والامتثال الدقيق لمتطلبات مشروعك الإقليمي.

اتصل بفريقنا الهندسي اليومللحصول على تقدير مباشر لسعر المصنع، أو أوراق البيانات الفنية، أو لمناقشة مواصفات الكابلات المخصصة لمناقصة مشروعك القادم!
