لماذا شبكات الطاقة لكابلات الألمنيوم المدرعة ذات 4 مراكز

ملخص: في توسعات المرافق الصناعية، وشبكات تجميع محطات الطاقة الشمسية، وأنابيب توزيع المباني التجارية، يعد تحقيق التوازن بين متانة الدفن المباشر وميزانيات الشراء المحدودة أولوية هندسية رئيسية. تعمل كابلات الطاقة المصنوعة من الألومنيوم المدرعة رباعية النواة (سلسلة YJLV22 / 0.6/1kV) كحل نقل عالي الموثوقية للشبكات الثانوية ذات الجهد المنخفض. تحلل هذه المقالة الفنية التصميم متعدد الطبقات، وميكانيكية درع الشريط الفولاذي المزدوج، وفوائد التكلفة التي تجعل كابلات الطاقة المصنوعة من الألومنيوم رباعية النواة الخيار الأفضل لمناقصات البنية التحتية الدولية.

جدول المحتويات

مقدمة

الهندسة المعمارية الهيكلية لكابلات الألمنيوم المدرعة رباعية النواة

درع شريطي فولاذي مزدوج: حراسة مرافق الدفن المباشر

تصميم رباعي النواة: تبسيط الطاقة ذات الجهد المنخفض على ثلاث مراحل

مزايا التكلفة لموصلات الألمنيوم المجدولة

سيناريوهات التطبيق الأساسي في شبكات الطاقة الإقليمية

التخصيص المباشر من المصنع وأمن المصادر

مقدمة

تخضع خطوط توزيع الطاقة ذات الجهد المنخفض تحت الأرض لضغط بدني شديد. تعرض الخنادق تحت الأرض الكابلات غير المدرعة لحركة التربة، وقوى الضغط، وحواف الصخور الحادة، وتسلل القوارض المحتمل. بالإضافة إلى ذلك، فإن تحديد الموصلات النحاسية عبر فترات التوزيع الطويلة يؤدي إلى تضخيم تكاليف المواد الخام ونفقات الشحن بشكل كبير.

لحل عوائق التثبيت هذه، تقوم شركة Taitong Cable بتصنيع كابلات الطاقة المصنوعة من الألومنيوم المدرع بشريط فولاذي رباعي النواة 0.6/1kV. من خلال إقران موصلات الألومنيوم المجدولة عالية التوصيل مع درع الشريط الفولاذي المزدوج القوي، توفر الكابلات الخاصة بنا قوة ميكانيكية يمكن الاعتماد عليها وتوصيل طاقة مستمر لمقاولي المرافق العالميين.

الهندسة المعمارية الهيكلية لكابلات الألمنيوم المدرعة رباعية النواة

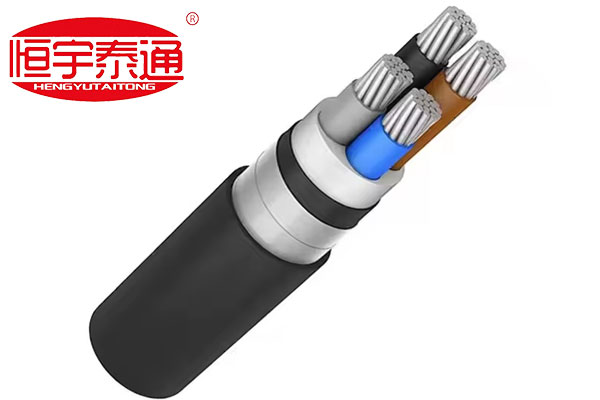

نظرة تفصيلية على المقطع العرضي لكابل الطاقة المصنوع من الألومنيوم المدرع رباعي النواة توضح هندسته ذات الطبقات المصممة لظروف الأرض القاسية:

موصلات الألومنيوم المجدولة المضغوطة: تتكون من أسلاك ألمنيوم كهربائية عالية النقاء مجدولة بإحكام لخفض قطر الكابل مع ضمان التوصيل الكهربائي الأمثل.

العزل XLPE/PVC المرمز بالألوان:عزل الطور المرمز بالألوان (على سبيل المثال، البني والأزرق والأسود والرمادي) مما يسمح بتحديد دقيق للمرحلة والاتصال الطرفي المبسط أثناء التثبيت في الموقع.

الفراش الداخلي مقذوف:طبقة وسادة واقية داخلية ناعمة ملفوفة فوق الحزمة الأساسية المجمعة لمنع تلف احتكاك الدروع.

درع شريطي فولاذي مزدوج (DSTA):أشرطة مدرعة فولاذية حلزونية متداخلة ملفوفة بشكل آمن حول الفراش الداخلي، وتمتص التأثيرات الخارجية الثقيلة والضغط الشعاعي.

الغلاف الخارجي المقاوم للعوامل الجوية:سترة خارجية متينة من PVC أو PE مقاومة للأشعة فوق البنفسجية تقاوم رطوبة التربة والتآكل الحمضي وتآكل السطح.

درع شريطي فولاذي مزدوج: حراسة مرافق الدفن المباشر

لماذا يحدد مستشارو المشروع ومقاولو EPC درع الشريط الفولاذي المزدوج (DSTA) لتركيبات الكابلات تحت الأرض؟

1. التوافق مع الدفن المباشر:تلغي الكابلات المدرعة الحاجة إلى أنابيب PVC أو أنابيب خرسانية خارجية باهظة الثمن، مما يسمح بالتركيب المباشر في خنادق الأرض المفتوحة وخفض إجمالي تكاليف البناء المدني.

2.المقاومة القصوى للسحق والتأثير:تطبق تسوية باطن الأرض والمركبات الثقيلة التي تمر في سماء المنطقة قوة رأسية مستمرة. تعمل الأغطية الشريطية الفولاذية المزدوجة على حماية الموصلات الداخلية من التشوه والثقب الجسدي.

3. الدفاع عن الآفات الجوفية:كثيرًا ما تمضغ القوارض والآفات المختبئة البوليمرات الخارجية الناعمة. تخلق طبقة الشريط الفولاذي حاجزًا ماديًا لا يمكن اختراقه مما يزيد من عمر خدمة الخط إلى أكثر من 30 عامًا.

تصميم رباعي النواة: تبسيط الطاقة ذات الجهد المنخفض على ثلاث مراحل

تم تصميم التكوين رباعي النواة خصيصًا لشبكات التوزيع ثلاثية الطور وأربعة أسلاك (3 Ph+N):

توزيع المرحلة المتوازنة:يستوعب موصلات ثلاثية الطور جنبًا إلى جنب مع موصل محايد بالحجم الكامل في حزمة كابل واحدة.

تخطيط مبسط:يقلل من عمالة مد الكابلات ومتطلبات مساحة علبة الكابلات مقارنة بتشغيل كابلات متعددة أحادية النواة.

مزايا التكلفة لموصلات الألمنيوم المجدولة

يؤثر تسعير المواد الخام بشكل كبير على جدوى البنية التحتية. إن استخدام موصلات الألومنيوم المجدولة بدلاً من النحاس يؤدي إلى فوائد اقتصادية واضحة:

توفير كبير لرأس المال:يوفر الألومنيوم قدرة تحمل ممتازة للطاقة بجزء صغير من تكلفة مادة النحاس، مما يمكّن المقاولين من توسيع ميزانيات المشاريع عبر مسافات توزيع أطول.

انخفاض وزن النقل والمناولة:تعمل خاصية الألومنيوم خفيفة الوزن على تبسيط سحب علبة الكابلات، وتقليل ساعات العمل للتركيب، وتحسين تحميل شحن الحاويات للشحن الخارجي.

سيناريوهات التطبيق الأساسي في شبكات الطاقة الإقليمية

بفضل متانتها الهيكلية وفعاليتها العالية من حيث التكلفة، فإن خطوط الألمنيوم المدرعة رباعية النواة من Taitong Cable تظهر على نطاق واسع في المناقصات العالمية:

شبكات تجميع مزارع الطاقة الشمسية وطاقة الرياح:نقل طاقة التيار المتردد ذات الجهد المنخفض من المحولات التصاعدية إلى مراكز التوزيع الرئيسية عبر حقول الطاقة الشمسية المترامية الأطراف.

المجمعات الصناعية والتجارية:توجيه المغذيات الرئيسية تحت الأرض التي تربط محولات المرافق الرئيسية بلوحات توزيع المصنع.

مناقصات تمديد شبكة الضواحي:استبدال الخطوط الهوائية الهشة بشبكات مدرعة مدفونة لمنع انقطاع التيار الكهربائي بسبب الطقس في المناطق السكنية المتنامية.

التخصيص المباشر من المصنع وأمن المصادر

لا تترك مناقصات المرافق أي مساحة للفراغات العازلة أو تباين الموصل أو فجوات الدروع. تتطلب عقود الشراء العالمية الالتزام الصارم بالمعايير المعترف بها، بما في ذلك IEC 60502-1 وBS 5467.

فيكابل تايتونج، نحن ندعم تنفيذ مشروعك من خلال نموذج إنتاج مخصص مباشر من المصنع بنسبة 100%. نحن لا ندفع عناصر تخليص المستودعات القديمة والمصنوعة مسبقًا. بدلاً من ذلك، نقوم بتصنيع كل دفعة مخصصة من كابلات الألومنيوم المدرعة رباعية النواة لتتماشى مباشرة مع فاتورة الكميات الدقيقة لمشروعك (BOQ) - معايرة المقاطع العرضية للموصل (16 مم 2 حتى 500 مم 2)، وسمك العزل، ومعلمات الدروع، ومواد الغلاف الخارجي لتلبية معايير الشبكة الوطنية المحلية.

اتصل بقسم هندسة كابلات الطاقة لدينا اليوم للطلبتقارير اختبار النوع التي تم التحقق منها، أو رسومات الأبعاد المخصصة، أو عرض أسعار صريح ومباشر من المصنع لمناقصة الطاقة القادمة!
