لماذا شبكات الكهرباء من كابلات الألمنيوم المدرعة 0.6 / 1 كيلو فولت

ملخص:في تطوير المجمعات الصناعية، وشبكات جمع الطاقة المتجددة، وحلقات التوزيع التجارية، يعد تحقيق التوازن بين ميزانيات التركيب والحماية الشديدة تحت الأرض أمرًا ضروريًا. تعمل كابلات الطاقة المصنوعة من الألومنيوم المدرعة بمثابة العمود الفقري لشبكات الطاقة ذات الجهد المنخفض التي يتم دفنها بشكل مباشر. تشرح هذه المقالة هندسة الطبقات الداخلية، وآليات حماية الشريط الفولاذي المزدوج، وفوائد التكلفة التي تجعل خطوط الألمنيوم المدرعة متعددة النواة هي المواصفات الأولى لمشتريات المشاريع الدولية.

جدول المحتويات

مقدمة

الهندسة المعمارية الهيكلية لكابلات الألومنيوم المدرعة متعددة النواة 0.6/1 كيلو فولت

درع شريطي فولاذي مزدوج: تأمين تشغيل مرافق الدفن المباشر

موصلات الألومنيوم: تعظيم عائد الاستثمار على البنية التحتية واسعة النطاق

سيناريوهات التطبيق الأساسية في مشاريع الطاقة العالمية

التخصيص المباشر من المصنع وأمن المصادر

مقدمة

تتعرض شبكات التغذية الكهربائية تحت الأرض لمخاطر ميكانيكية مستمرة. تعاني خنادق الدفن المباشر من ضغط التربة السحق، والضربات الجسدية العرضية أثناء الحفر، وتسلل القوارض تحت الأرض. علاوة على ذلك، في شبكات التوزيع الثانوية بعيدة المدى، يؤدي استخدام الكابلات النحاسية الثقيلة التقليدية إلى زيادة تكاليف المواد الخام ونفقات النقل بشكل كبير.

ولحل هذه التحديات الفنية والمالية،كابل تايتونجتقوم بتصنيع كابلات طاقة ألمنيوم مدرعة متعددة النواة عالية الأداء 0.6/1 كيلو فولت. من خلال الجمع بين موصلات الألمنيوم المجدولة عالية التوصيل والدرع المعدني عالي التحمل، توفر الكابلات الخاصة بنا أمانًا ميكانيكيًا لا مثيل له وكفاءة تشغيل طويلة المدى لمقاولي المرافق العالميين.

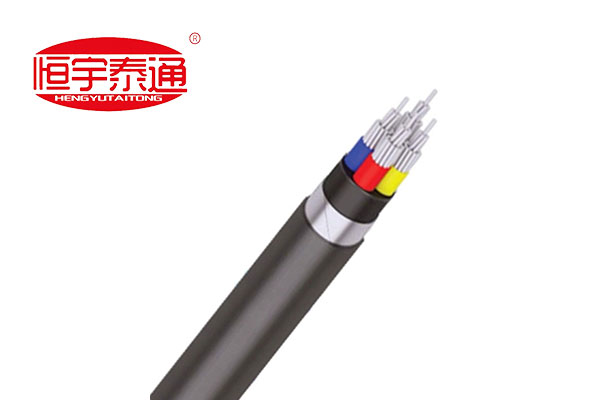

الهندسة المعمارية الهيكلية لكابلات الألومنيوم المدرعة متعددة النواة 0.6/1 كيلو فولت

يوفر المقطع العرضي متعدد الطبقات لكابل الطاقة المصنوع من الألومنيوم المدرع بشريط فولاذي حماية ميكانيكية وكهربائية كاملة:

موصلات الألمنيوم المجدولة (الفئة 2):تم تشكيلها من أسلاك ألومنيوم كهربائية عالية النقاء مجدولة بإحكام لضمان قدرة تيار مستقرة، ووزن منخفض، وموثوقية توصيل طرفية عالية.

عزل المرحلة المرمزة بالألوان:يتم تغليف العزل الممتاز XLPE أو PVC حول كل نواة بألوان موحدة (الأحمر والأصفر والأزرق وما إلى ذلك) لضمان تحديد المرحلة الخالية من الأخطاء أثناء التثبيت في الموقع.

الفراش الداخلي المبثوق / غمد الوسادة:تم تشكيلها فوق المجموعة الأساسية الداخلية لحماية عوازل الطور من الحواف المعدنية الحادة أثناء عملية التدريع.

درع شريطي فولاذي مزدوج (DSTA):أشرطة فولاذية حلزونية متداخلة ملفوفة حول المصفوفة الأساسية لامتصاص ضغوط التكسير الشعاعي العالية ومنع الأدوات المادية أو الصخور من ثقب الكابل.

الغلاف الخارجي الواقي للخدمة الشاقة:سترة PVC أو PE مقاومة للزيت ومثبتة للأشعة فوق البنفسجية تمنع دخول الرطوبة والتآكل الحمضي للتربة والتدهور البيئي.

درع شريطي فولاذي مزدوج: تأمين تشغيل مرافق الدفن المباشر

لماذا يحدد مستشارو البنية التحتيةكابلات مدرعة بشريط فولاذي (DSTA).مثل سلسلة YJLV22/VLV22 للأنابيب الثانوية ذات الجهد المنخفض؟

1.التخلص من القنوات الخارجية الباهظة الثمن:تتطلب الكابلات غير المدرعة قنوات PVC أو خرسانية ثقيلة عند دفنها تحت الأرض. يمكن وضع التصميمات المدرعة بشريط فولاذي مباشرة في الخنادق تحت الأرض، مما يقلل بشكل كبير من تكاليف الحفر المدني وتكاليف الأنابيب.

2.الدفاع الشديد عن الصدمات والصدمات:يمكن أن يؤدي الضغط الشديد تحت الأرض أو ترسيب الصخور أو مرور المركبات فوق رؤوسنا إلى تشويه الكابلات البلاستيكية الناعمة. تمتص الأشرطة الفولاذية المزدوجة التأثير الجسدي، وتحافظ على السلامة الأساسية الهيكلية وتمنع الدوائر القصيرة من مرحلة إلى أخرى.

3. الحماية من الآفات الجوفية:يمضغ النمل الأبيض والغوفر والقوارض بانتظام طلاءات البوليمر القياسية. ويمنع الحاجز الفولاذي المعدني الذي لا يمكن اختراقه حدوث أضرار بيولوجية، مما يزيد من عمر الشبكة تحت الأرض إلى ما يزيد عن 30 عامًا.

موصلات الألومنيوم: تعظيم عائد الاستثمار على البنية التحتية واسعة النطاق

ميزانيات المواد الخام تملي جدوى المشروع. الاستفادةالموصلات الألومنيوم الذين تقطعت بهم السبلبدلا من النحاس ينتج مزايا اقتصادية حاسمة:

وفورات كبيرة في التكاليف:يوفر الألومنيوم موصلية استثنائية لكل دولار، مما يسمح لمقاولي EPC بتقليل نفقات مواد الكابلات بشكل كبير عبر أميال التوزيع الممتدة.

التعامل مع الوزن الخفيف:يعمل الوزن المنخفض للألمنيوم على تبسيط سحب علبة الكابلات، ويقلل من ساعات العمل في التركيب، ويقلل من تكاليف شحن حاويات الشحن للتسليم في الخارج.

سيناريوهات التطبيق الأساسية في مشاريع الطاقة العالمية

بفضل توازن القوة والحماية والقدرة على تحمل التكاليف، يتم نشر سلسلة الألومنيوم المدرعة من Taitong Cable على نطاق واسع في عطاءات المشاريع الدولية الكبرى:

مزارع الطاقة الشمسية وطاقة الرياح:نقل مخرجات الجهد المنخفض من محطات العاكس إلى وحدات المحولات التصاعدية عبر التضاريس الخارجية الشاسعة.

المجمعات الصناعية والمصانع الكيماوية:توجيه الطاقة الثانوية على طول خنادق الكابلات الخارجية والقنوات تحت الأرض المعرضة لأحمال الآلات الثقيلة.

المجالات التجارية والسكنية الفرعية:ربط محطات المحولات الفرعية الرئيسية بلوحات توزيع المباني الفردية في توسيع مشاريع الضواحي.

التخصيص المباشر من المصنع وأمن المصادر

تسمح المشتريات الدولية للبنية التحتية بعدم التسامح مطلقًا مع الفراغات العازلة أو فجوات الدروع. يجب أن تمتثل كل دفعة إنتاج للمعايير الدولية الرسمية، بما في ذلك المواصفة IEC 60502-1 وBS 5467.

فيكابل تايتونج، نحن ندعم تنفيذ مشروعك من خلال نموذج إنتاج مخصص مباشر من المصنع بنسبة 100%. نحن لا ندفع عناصر تخليص المستودعات القديمة والمصنوعة مسبقًا. بدلاً من ذلك، نقوم بتصنيع كل دفعة من كابلات الطاقة المصنوعة من الألومنيوم المدرع حسب الطلب لتتماشى مباشرة مع فاتورة الكميات الدقيقة لمشروعك - معايرة المقاطع العرضية للموصل (16 مم 2 حتى 500 مم 2)، ومجموعات متعددة النواة (3 مراكز، 4 مراكز، 3 + 1، 4 + 1، 3 + 2)، وسمك الدرع، ومركبات الغلاف الخارجي المتخصصة لتتناسب مع متطلبات الشبكة الوطنية المحلية لديك.

اتصل بقسم هندسة توزيع الطاقة لدينا اليومللمطالبة بشهادات اختبار النوع المعتمدة، أو مخططات الأبعاد المخصصة، أو للحصول على تقدير سريع ومباشر للتكلفة من المصنع لمناقصة الشبكة القادمة!
