لماذا تعتبر كابلات الطاقة ذات الجهد المنخفض 1 كيلو فولت ضرورية للشبكات؟

ملخص: في شبكات توزيع الطاقة الثانوية والمجمعات التجارية والمناطق الصناعية المحلية، تشكل خطوط الجهد المنخفض الرابط النهائي والأكثر أهمية للمستخدمين النهائيين.كابلات توزيع الطاقة ذات الجهد المنخفض المقدرة بـ 1 كيلو فولت وما دون بمثابة القنوات الأساسية لهذه الشبكات. تشرح هذه المقالة الآليات الداخلية متعددة النواة، ومزايا المواد، وبنيات السلامة لكابلات الألومنيوم المدرعة القياسية 0.6/1 كيلو فولت، مما يساعد مديري المشاريع على زيادة كفاءة شبكة الطاقة لديهم.

جدول المحتويات

مقدمة

الهندسة الإنشائية لكابلات الطاقة خماسية النواة 0.6/1 كيلو فولت

فائدة التكلفة الإستراتيجية للألمنيوم في توزيع الجهد المنخفض

ضرورة وجود أنظمة خماسية النواة في مناقصات الطاقة الحديثة

الامتثال المباشر للمصنع وتحديد مصادر المشروع

مقدمة

يتطلب الانتقال من المحطات الفرعية ذات الجهد المتوسط ​​إلى شبكات المستهلك المحلية كابلات توزيع ثانوية مستقرة بشكل لا يصدق. تعمل هذه الدوائر عند 1 كيلو فولت أو أقل، ويجب أن تدير بشكل مستمر ملفات تعريف الحمل المتقلبة، وعدم التوازن أحادي الطور، واضطرابات الأرض المادية الخارجية. للتعامل مع هذه المتطلبات دون تضخيم ميزانيات المباني البلدية، يعتمد المستشارون الكهربائيون بشكل كبير على كابلات الألمنيوم المدرعة.

تم تصميمها بدقة لتحقيق الاستقرار على المدى الطويل،كابل تايتونج تقوم بتصنيع كابلات توزيع الطاقة ذات الجهد المنخفض 0.6/1 كيلو فولت من الدرجة الممتازة. باستخدام تقنيات الضغط المتخصصة واللف متعدد النواة، توفر خطوطنا مزيجًا مثاليًا من المرونة الميكانيكية والاعتمادية الكهربائية لتطوير المرافق العالمية.

الهندسة الإنشائية لكابلات الطاقة خماسية النواة 0.6/1 كيلو فولت

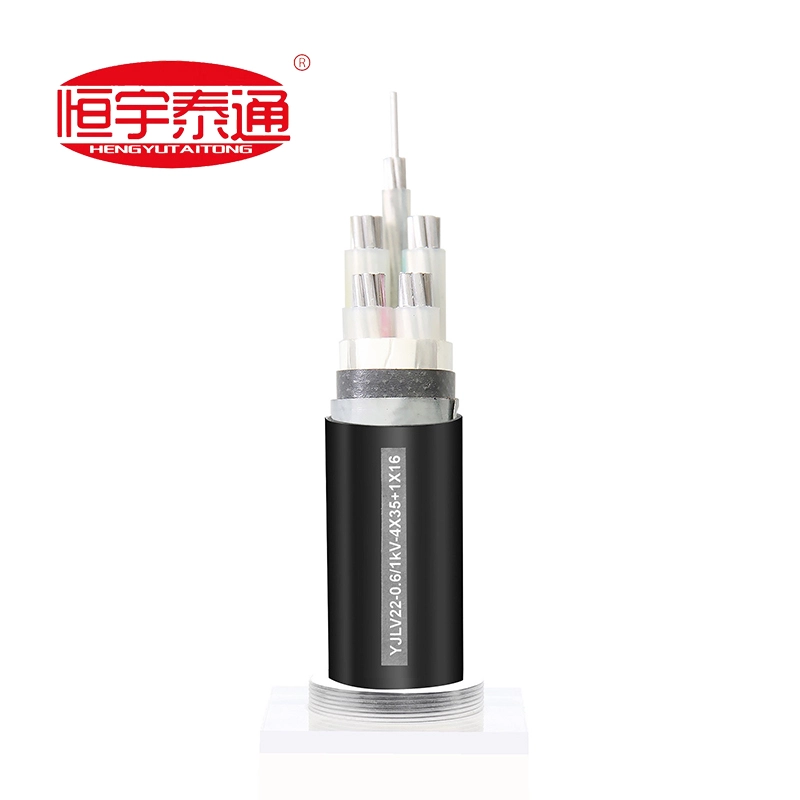

بالنظر إلى التكوينات القياسية مثل YJLV22-0.6/1kV، يكشف المقطع العرضي للكابل عن نظام حماية متقدم متعدد الطبقات مصمم للدفن المباشر أو تركيب مجاري الهواء:

موصلات الألمنيوم المضغوطة:تم تشكيله وتقطيعه من الألومنيوم عالي النقاء لزيادة المقاطع العرضية الكهربائية إلى أقصى حد مع القضاء على فجوات الهواء داخل القلب.

عزل البولي إيثيلين المتقاطع (XLPE):يوفر عزلًا عازلًا عاليًا ويسمح للموصلات الأساسية بالعمل بأمان في درجات حرارة مستمرة تصل إلى 90 درجة مئوية.

الفراش الداخلي والحشوات:مواد بولي بروبيلين غير استرطابية تحافظ على الهيكل متعدد النواة مستديرًا ومتوازنًا هيكليًا بشكل مثالي.

درع شريطي فولاذي مزدوج (DSTA):أشرطة معدنية متداخلة ملفوفة بإحكام أسفل الغلاف الخارجي، مما يوفر مقاومة شديدة التحمل ضد أحمال التكسير تحت الأرض وتأثيرات مجارف الحفر.

سترة خارجية PVC شديدة التحمل:يوفر طبقة تتبع بيئية متقدمة تقاوم أحماض التربة وتسلل الرطوبة والتآكل الكاشط.

فائدة التكلفة الإستراتيجية للألمنيوم في توزيع الجهد المنخفض

بالنسبة للشبكات الثانوية الإقليمية واسعة النطاق، يمكن أن يؤدي استخدام النوى النحاسية إلى ارتفاع ميزانيات المشتريات بشكل كبير. تختار أنظمة الجهد المنخفض الحديثة موصلات الألمنيوم المضغوطة لسببين حاسمين:

1. التوفير الكبير في الميزانية:تؤدي المشتريات الأساسية من الألومنيوم إلى خفض نفقات المواد بنسبة تصل إلى 40% مقارنةً ببدائل النحاس شديدة التقلب، مما يسمح للمقاولين بتوسيع آثار الشبكة ضمن حدود مالية صارمة.

2. التعامل المبسط في الموقع:إن الطبيعة خفيفة الوزن لقلب الألومنيوم تجعل من السهل سحب هذه الكابلات متعددة النواة عبر قنوات متعرجة تحت الأرض أو وضعها في خنادق عميقة، مما يقلل من إرهاق الطاقم وساعات التثبيت.

ضرورة وجود أنظمة خماسية النواة في مناقصات الطاقة الحديثة

كثيرا ما تفرض لوائح البناء الدولية ومواصفات شبكة الكهرباءبنيات الكابلات 5 النواة(على سبيل المثال، 3 مراحل + 1 نواة محايدة + 1 نواة أرضية مخصصة) على التصميمات القديمة ذات 4 نوى:

معالجة توافقية متفوقة:تمتلئ المناطق التجارية الحديثة بأحمال غير خطية تدفع التيارات التوافقية العالية إلى الخلف عبر الخط المحايد. تعمل تكويناتنا الأساسية المحايدة المخصصة على منع الأحمال الحرارية الزائدة.

التأريض الخاطئ الذي لا تشوبه شائبة:يوفر قلب التأريض المدمج المنفصل (PE) مسارًا فوريًا منخفض المقاومة إلى الأرض. وهذا يضمن أن قواطع الدائرة تنطلق على الفور أثناء حدوث خطأ، مما يحمي المعدات والموظفين النهائيين من جهد اللمس الخطير.

الامتثال المباشر للمصنع وتحديد مصادر المشروع

لا تترك مشاريع توسيع شبكة الطاقة الثانوية أي هامش لأخطاء التركيب أو عيوب التصنيع. تتطلب البنى التحتية ذات الجهد المنخفض توافقًا تقنيًا دقيقًا معإيك 60502-1البروتوكولات القياسية الدولية.

فيكابل تايتونج، نحن نطبق نموذج إنتاج مخصصًا صارمًا بنسبة 100٪ من المصنع مباشرة. نحن لا نقوم بإزالة مخزون المستودعات القديم والعام. بدلاً من ذلك، يتم بثق كل دفعة من كابلات التوزيع ذات الجهد المنخفض خصيصًا لتتوافق مع فواتير الكميات الخاصة بمشروعك (BOQ)، مما يضمن خطوات مقطعية محددة (على سبيل المثال، 4✖35 + 1✖16 مم2)، وألوان تتبع الغلاف المتخصصة، والامتثال الدقيق للقوانين الكهربائية المحلية.

اتصل بقسم هندسة الجهد المنخفض لدينا اليوملتأمين كتالوجات اختبار النوع المعتمدة، أو مخططات التصميم المقطعية، أو الحصول على مصفوفة تسعير المصنع السريعة والجاهزة للعقد لمناقصة مشروعك القادم!
