كابل مسطح مُغلف بالمطاط الخاص

2.1 أنواع المنتجات من الكابلات المسطحة المغلفة بالمطاط الخاصة

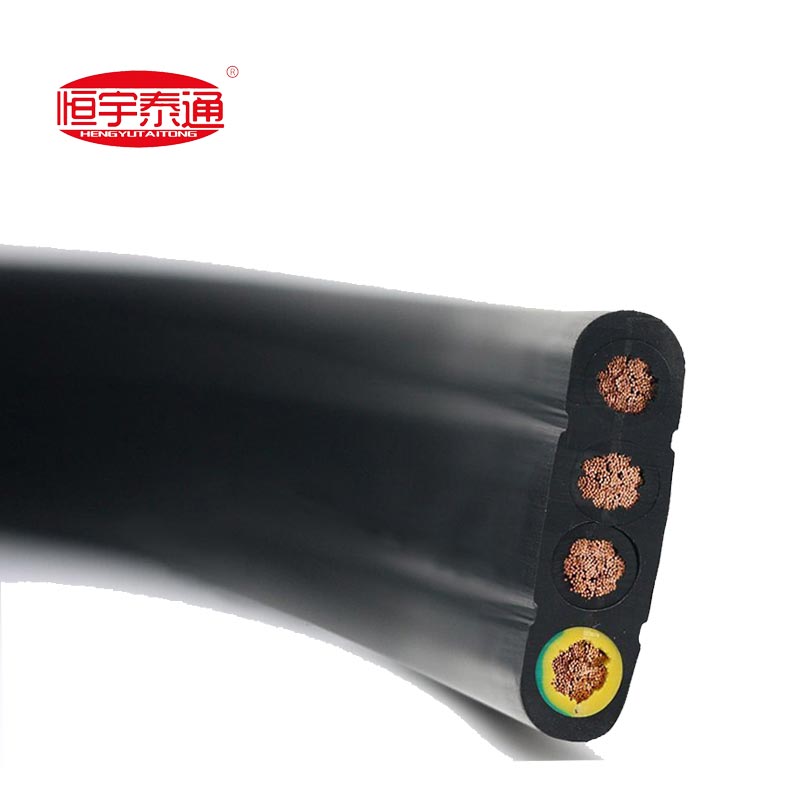

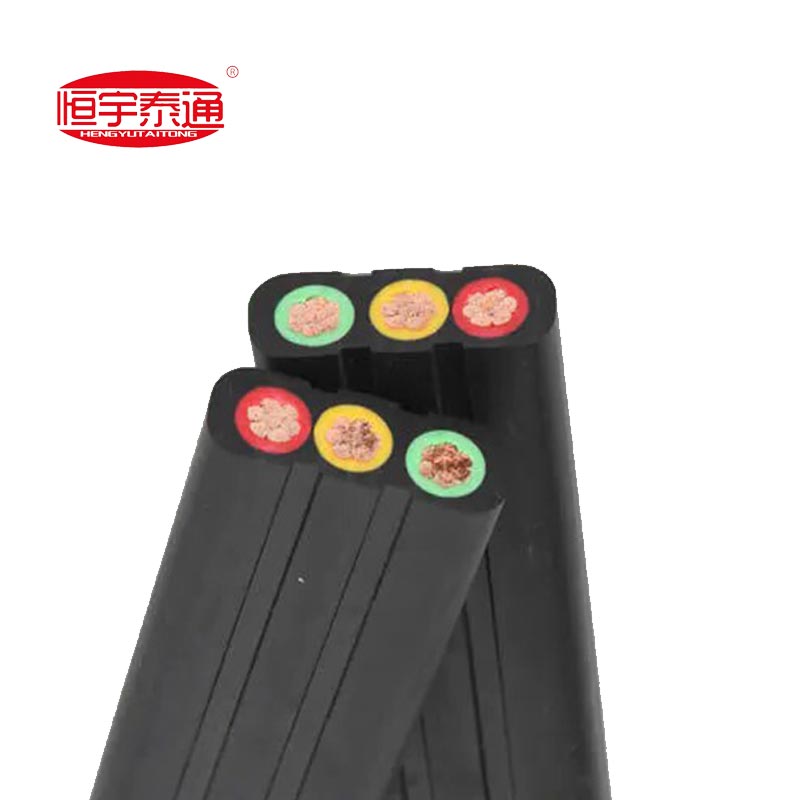

1. كابل مسطح ومغلف بالمطاط
2. PVC معزول، NBR - كابل مسطح مغلف
3. كابل مطاطي مسطح مع حماية جديلة نحاسية
4. كابل مسطح عالي الأداء مع غلاف خارجي من مادة البولي يوريثين
5. كابل مسطح متعدد النواة (8-48 مركز) لأنظمة التحكم في الرافعات

2.2 هيكل الكابل المسطح المُغلف بالمطاط الخاص

موصل: نحاس ملدن ناعم متعدد الخيوط، متوافق مع IEC 60228 فئة 5/6 أو VDE 0295 فئة 5؛ تجديل فائق الدقة لمرونة عالية.
العزل: EPR (مطاط الإيثيلين والبروبيلين) أو مركب PVC خاص؛ مرمزة بالألوان أو مرقمة لتحديد الهوية؛ الأخضر والأصفر للتأريض الأساسية.

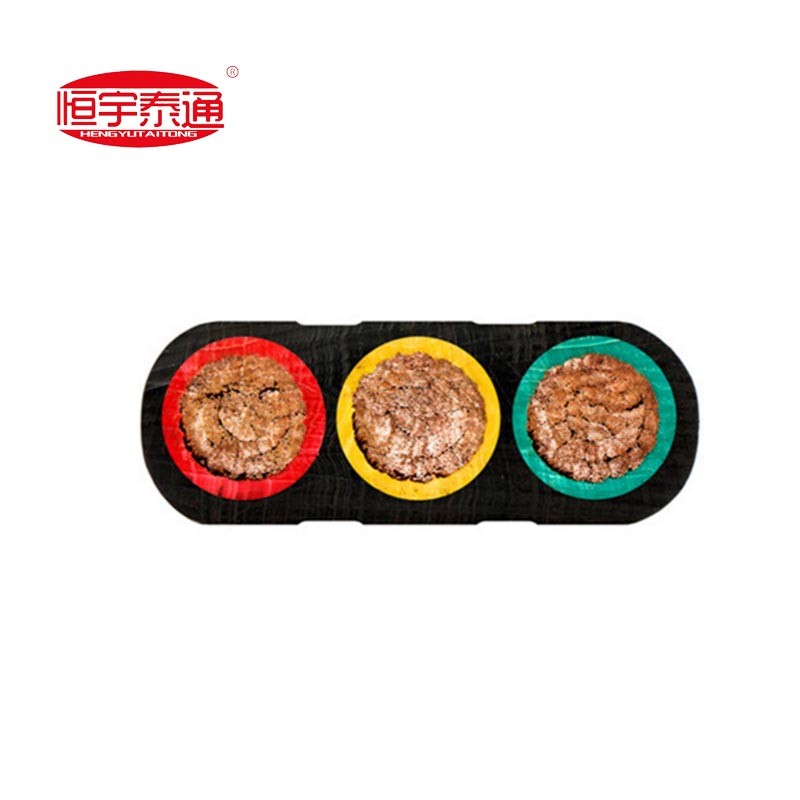

الترتيب الأساسي: تخطيط أساسي مسطح (خطي) أو خماسي متوازي من أجل الاكتناز ومقاومة الالتواء.

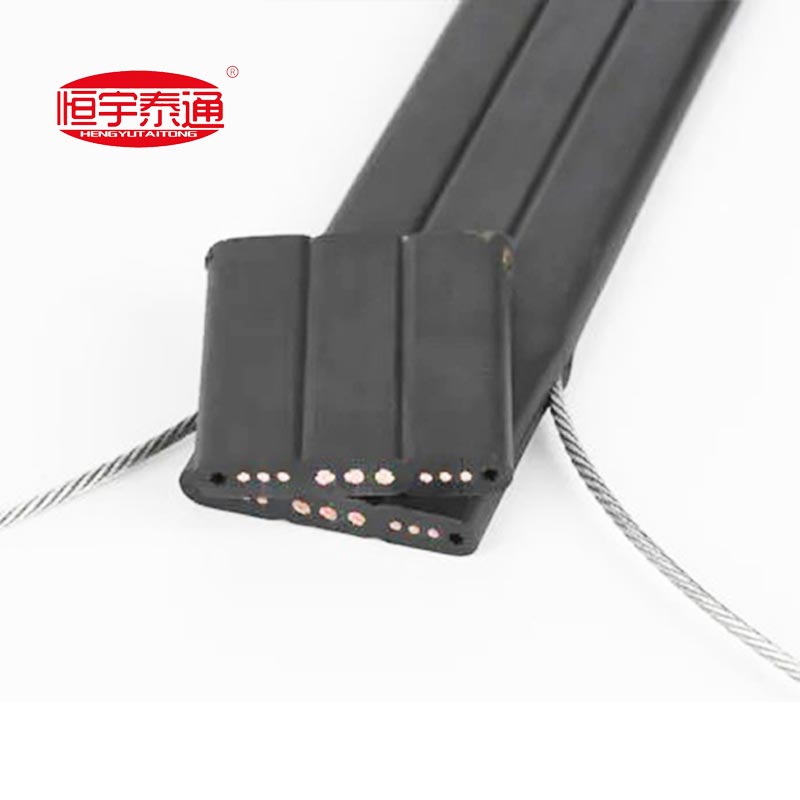

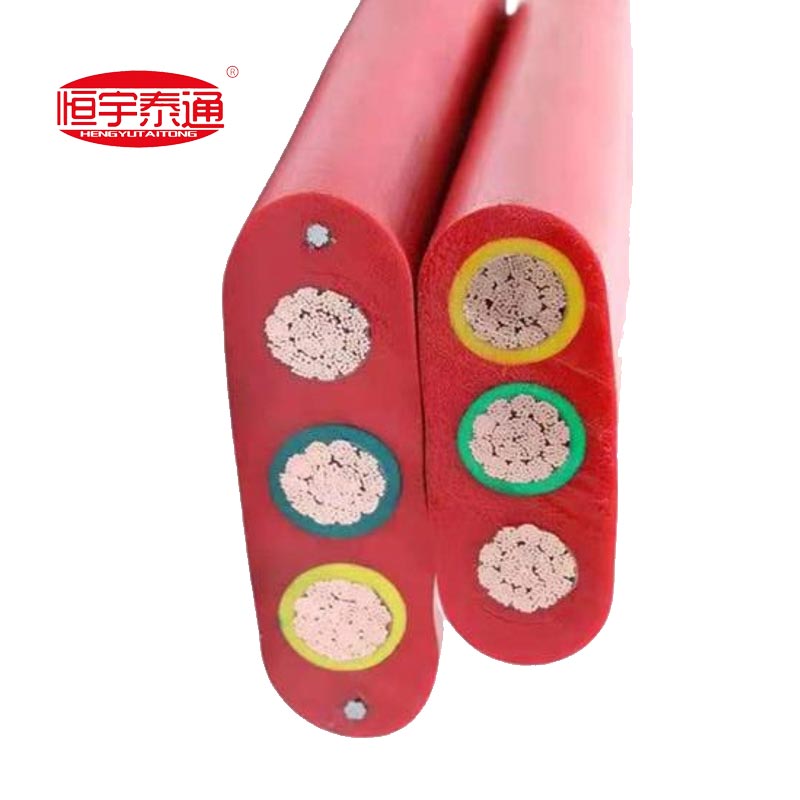

تعزيز: سلكان من الفولاذ المجلفن مدمجان على كلا الجانبين لضمان قوة الشد، وهو أمر ضروري لسفر الرافعة لمسافات طويلة.
التدريع: جديلة نحاسية مصبوغة عالية الكثافة (كثافة التدريع > 80%) لمقاومة التداخل الكهرومغناطيسي.
الغلاف الخارجي: NBR للخدمة الشاقة (مطاط النتريل)، CSM (البولي إيثيلين المكلور سلفونات)، أو PUR (البولي يوريثين)؛ مقاوم للزيت، ومقاوم للتآكل، ومقاوم للأشعة فوق البنفسجية، ومقاوم لرذاذ الملح.

3.1 تصنيف الجهد: 300/500 فولت، 450/750 فولت، 0.6/1 كيلو فولت (الدرجات الصناعية القياسية).
3.2 نطاق درجة الحرارة: -40 درجة مئوية إلى +90 درجة مئوية (التشغيل المستمر)؛ مخصص وصولاً إلى -50 درجة مئوية أو ما يصل إلى +120 درجة مئوية متاح.
3.3 نصف قطر الانحناء: التثبيت الثابت: 5 × سمك الكابل؛ المحمول/السفر: 8-10× سمك الكابل.
3.4 انحناء الحياة: ≥1,000,000 دورة؛ نماذج عالية المرونة ≥5،000،000 دورة.
3.5 القوة الميكانيكية: قوة الشد ≥50MPa؛ مقاومة المسيل للدموع ≥25N/مم؛ مقاومة التآكل ≥5000 دورة احتكاك.
3.6 المقاومة البيئية: مقاوم للزيت، ومقاوم للأحماض/القلويات، ومقاوم للأشعة فوق البنفسجية، ومقاوم لرذاذ الملح؛ مناسبة للبيئات البحرية والموانئ.
3.7 مثبطات اللهب: يتوافق مع IEC 60332-1، VDE 0472-804 الجزء B، وUL 94 V-0/VW-1.
3.8 الأداء الكهربائي: مقاومة العزل ≥10MΩ·كم عند 20 درجة مئوية؛ اختبار الجهد 2500-3500 فولت تيار متردد لمدة 5 دقائق دون انقطاع.

IEC 60227: الكابلات المعزولة من كلوريد البولي فينيل ذات الجهود المقدرة حتى 450/750 فولت.
IEC 60228: موصلات الكابلات المعزولة.
IEC 60332-1: اختبار الكابلات المعزولة تحت ظروف الحريق - الجزء 1: اختبار انتشار اللهب العمودي لسلك أو كابل معزول واحد.
VDE 0295: موصلات نحاسية مرنة للكابلات.
VDE 0482 / EN 50265-2-1: مواصفات الكابلات المرنة المغلفة بالمطاط للأغراض العامة.
CE (LVD/RoHS): الامتثال لتوجيهات الاتحاد الأوروبي للجهد المنخفض وتقييد المواد الخطرة.

GB/T 5023.6: الكابلات المعزولة PVC ذات الجهود المقدرة حتى 450/750 فولت – الجزء السادس: كابلات المصاعد والكابلات المسطحة للأغراض العامة.
GB/T 12706: كابلات الطاقة العازلة المبثوقة والملحقات ذات الجهد المقدر 1 كيلو فولت (Um=1.2kV) إلى 35 كيلو فولت (Um=40.5kV).
GB/T 18380.1: اختبار الكابلات المعزولة في ظل ظروف الحريق - الجزء 1: اختبار انتشار اللهب العمودي لسلك أو كابل معزول واحد.
