كابلات الطاقة المغلفة بـ PVC المعزولة بـ PVC ذات الجهد المنخفض ذات الأسلاك الفولاذية SWA ذات 2-5 نواة

تقوم شركة Taitong-Cable، باعتبارها شركة مصنعة كبيرة للكابلات في الصين، بتوريد كابلات الطاقة ذات الجهد المنخفض 2-5-Core SWA الفولاذية المدرعة المصنوعة من الألومنيوم PVC المعزولة بـ PVC والمتوافقة مع IEC 60502‑1. تعتبر قلوب الألومنيوم المستديرة أو المضغوطة اختيارية للمقاطع العرضية المختلفة. يتميز هذا الكابل المدرع القابل للاستخدام تحت الأرض بأداء كهربائي مستقر. نحن ندعم البيع بالجملة والمواصفات المخصصة والتسليم السريع وخدمة ما بعد البيع المدروسة للمشترين الهندسيين.

إرسال استفسار

وصف المنتج

تتوافق كابلات الطاقة المغلفة بـ PVC ذات الجهد المنخفض 2-5-Core SWA المصنوعة من أسلاك الفولاذ المصنوعة من الألومنيوم والمعزولة بـ PVC مع معيار IEC 60502-1 (يُرجى تحديد معايير أخرى قابلة للتطبيق مثل معايير HD/VDE أو BS في استفسارك.). يعتمد الكابل بناء مركب متعدد الطبقات. قطاع اختياري مستدير أو مضغوط - موصل من الألومنيوم الصلب من الفئة 1 أو الفئة 2 يضمن التوصيل الكهربائي الممتاز؛ واقيات عازلة من مادة PVC المقاومة للتقادم ضد الانهيار الكهربائي؛ حشوة أساسية وشريط ربط يحافظان على النوى الداخلية في تخطيط مرتب (اختياري)؛ الفراش الداخلي يفصل طبقة الدرع عن العزل. يوفر درع الأسلاك الفولاذية SWA مقاومة قوية للضغط عند التركيب تحت الأرض؛ يحقق الغلاف الخارجي القوي من مادة PVC أداءً مقاومًا للرطوبة ومقاومًا للتآكل. مثالية لأسلاك إمداد الطاقة البلدية المدفونة. تقبل كابلات الطاقة البلاستيكية المدرعة ذات الموصلات المصنوعة من الألومنيوم والموصلة من الألومنيوم بقدرة 0.6/1 كيلو فولت من Taitong، من Taitong، البيع بالجملة والمواصفات المخصصة والتسليم السريع للموزعين الخارجيين والمشترين القائمين على المشاريع (EPC).

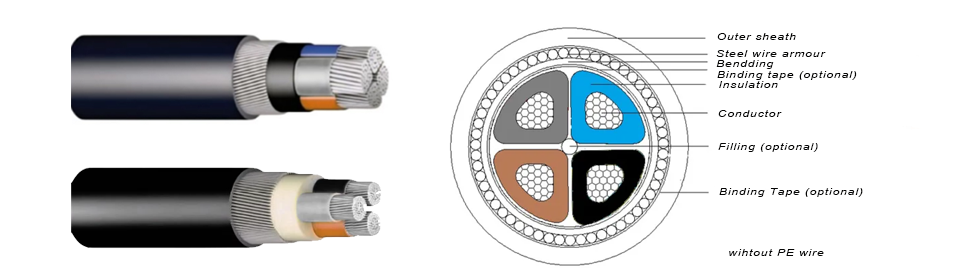

بناء

1 ، موصل ألومنيوم اختياري مستدير أو مضغوط لأحجام المقطع العرضي المختلفة

2، عزل PVC إلزامي مقاوم للشيخوخة

3 ، حشو أساسي اختياري (تم حذفه للنوى ذات الشكل القطاعي الضيق)

4 ، شريط ربط غير منسوج اختياري لحزمة النوى المجمعة

5، طبقة الفراش الداخلية الإلزامية لحماية العزل

6، درع إلزامي من الأسلاك الفولاذية SWA ضد التأثيرات الميكانيكية تحت الأرض

7، غمد PVC الخارجي القوي الإلزامي مع أداء مقاوم للرطوبة ومقاوم للتآكل

تطبيقات كابلات الطاقة ذات الجهد المنخفض 2 إلى 5 مراكز SWA المصنوعة من أسلاك الفولاذ المصنوعة من الألومنيوم والمغلفة بـ PVC والمعزولة بـ PVC

يناسب كابل الطاقة تحت الأرض المدرع SWA مد خطوط الأنابيب المدفونة والهندسة البلدية وإمدادات الطاقة في المواقع التجارية وأسلاك المصانع ومشاريع البنية التحتية الخارجية. يحمي درعها المصنوع من الأسلاك الفولاذية من الضغط والأضرار الميكانيكية تحت الأرض. تتوفر الألوان والمواصفات المخصصة لشراء المشاريع في الخارج.

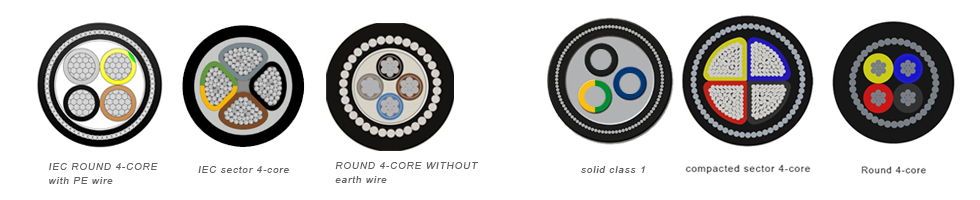

الاختلافات بين الموصلات ذات الشكل الدائري والموصلات ذات الشكل القطاعي لكابلات الطاقة المصنوعة من الألومنيوم المدرعة PVC SWA متعددة النواة

1. موصل على شكل دائري

الهيكل: كل موصل يعتمد مقطعًا عرضيًا مستديرًا مستقلاً.

المزايا: سهولة التصنيع، خاصية الانحناء الممتازة، التجريد البسيط. يستخدم على نطاق واسع للكابلات صغيرة الحجم (أقل من 16 مم²).

العيوب: توجد فجوات كبيرة بين الأسلاك بعد الكابلات، مما يؤدي إلى زيادة قطر الكابل الإجمالي وزيادة استهلاك المواد وزيادة تكلفة الإنتاج.

2. موصل مضغوط على شكل قطاع (نوع البلاط).

يتم تطبيقه فقط على كابلات الطاقة ذات الحجم الكبير 3 و4 و5 مراكز. يتم ضغط أسلاك الألمنيوم المجدولة ميكانيكيًا في نوى على شكل قطاع. يمكن تجميع العديد من نوى القطاع بشكل مثالي في دائرة كاملة.

المزايا الرئيسية: تعمل الفجوات الصغيرة بين النوى الداخلية على تقليص القطر الخارجي للكابلات النهائية، مما يقلل من استهلاك الغلاف ومواد الحشو لخفض التكاليف. يوفر الهيكل المدمج مقاومة قوية للقذف، وهو مثالي للكابلات المدرعة SWA المدفونة تحت الأرض. يمكن تحقيق مقطع عرضي أكبر للموصل تحت نفس القطر الخارجي للكابل.

3. قواعد اختيار الموصل

تعتمد الكابلات ذات المقاطع الصغيرة موصلات مستديرة الشكل لسهولة التصنيع والمرونة الجيدة. يُفضل استخدام الموصلات المضغوطة في القطاع للكابلات متعددة النواة التي يزيد حجمها عن 25 مم². تستخدم الكابلات أحادية النواة دائمًا الموصلات الدائرية، ولا تتوفر النوى ذات الشكل القطاعي.

المعلمات الكهربائية

المعايير المرجعية	متوافق مع IEC 60502.1 / IEC 60228 موصل / BS 6346 متاح اختبار مثبطات اللهب: IEC 60332-3 اختبار سلامة الدائرة المقاومة للحريق: IEC 60331 اختبار الخالي من الهالوجين منخفض الدخان (LSZH): IEC 60754، IEC 61034 (يُرجى تحديد المعايير المطلوبة للكابل إن وجدت.)
الفولطية المقدرة (U0/ U(Um))	600/1000 فولت (1.2 كيلو فولت)
درجة حرارة التشغيل	الحد الأقصى لدرجة حرارة الموصل في التشغيل العادي: 70 درجة مئوية درجة حرارة الدائرة القصيرة - (الحد الأقصى لمدة الخطأ 5 ثوانٍ) 160 درجة مئوية (المقطع العرضي ≥300 مم²)، 140 درجة مئوية (المقطع العرضي > 300 مم²)
مقاومة موصل DC عند 20 درجة مئوية	وفقا للمواصفة IEC 60228
اختبار تحمل الجهد المتردد (5 دقائق)	3.5 كيلو فولت
تركيب درجة الحرارة المحيطة	≥ 0 درجة مئوية
نصف قطر الانحناء	دقيقة. نصف قطر الانحناء (التثبيت): 12D دقيقة. نصف قطر الانحناء بالقرب من صناديق الوصلات والنهايات: 10D (D= القطر الخارجي)
منطقة المقطع العرضي الاسمية للموصلات	2.5 ~ 400 مم ² (أو حسب طلب العميل)
لون الغلاف الزائد (جهد التيار المتردد)	لون العزل (PVC): يستخدم موصل الطور اللون الأزرق، البني، الأسود، الرمادي أو الأخضر المصفر، الأزرق، البني، الأسود) وفقًا للمواصفة IEC 60445. غلاف PVC الخارجي: لون أسود قياسي، تتوفر ألوان مخصصة، تتوافق مع المواصفة IEC 60502-1. (يُرجى تحديد خيارات ألوان العزل الأخرى المتاحة التي تختلف من منطقة إلى أخرى..)

مزايا Taitong Cable في توريد منتجات الكابلات

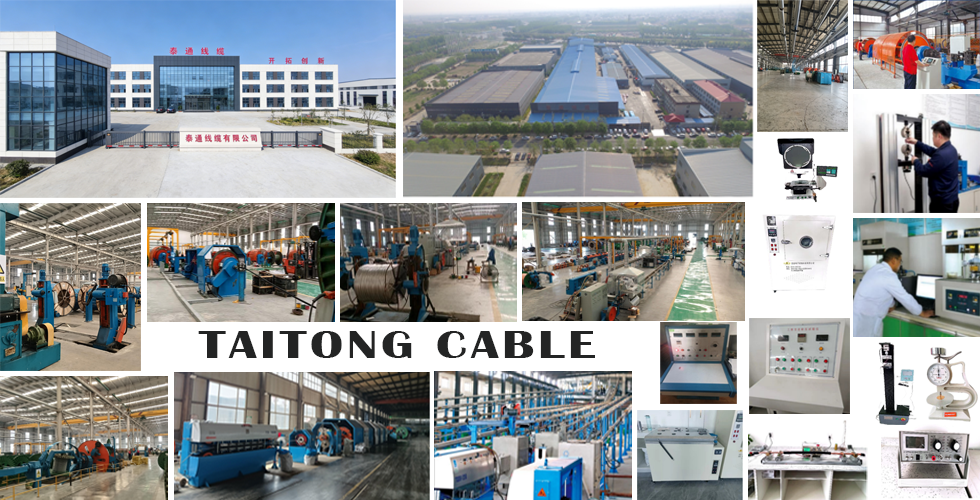

Taitong Cable هي شركة تصنيع كابلات صينية راسخة تتمتع بأكثر من 20 عامًا من الخبرة في إنتاج الكابلات ومكانة صناعية راسخة في الصين. يمتلك المصنع مرافق إنتاج واسعة النطاق وقد قام بتزويد كابلات الطاقة للعديد من مشاريع البنية التحتية المحلية ومشاريع EPC ويسعى باستمرار إلى التعاون مع المزيد من العملاء في الخارج. تمتلك Taitong Cable مؤهلات ISO وCCC وعالمية كاملة، وتقوم بتصنيع الكابلات المتوافقة مع معايير BS وVDE وIEC لتلبية متطلبات السوق العالمية. يقبل المصنع مواصفات الكابلات المخصصة، ويوفر أسعارًا تنافسية للمصنع مباشرة وعينات من المنتجات للمشترين. تدقيق المصنع في الموقع والتفتيش الافتراضي متاحان لجميع المشترين. تخدم Taitong Cable الموزعين الكهربائيين ومقاولي EPC وشركات هندسة الطاقة ومشتري المشاريع في جميع أنحاء العالم، حيث توفر إمدادات كابلات مستقرة ومراقبة صارمة للجودة ودعم التصدير سريع الاستجابة لجميع طلبات شراء الكابلات كمورد محترف للكابلات.

باعتبارها شركة صينية موثوقة لتصنيع وتوريد الأسلاك والكابلات، فإن Taitong Cable توفر كابلات الطاقة ذات الجهد المنخفض من 2 إلى 5 مراكز SWA المصنوعة من أسلاك الفولاذ المدرعة المصنوعة من الألومنيوم PVC المعزولة بـ PVC. إن كابل الطاقة SWA الألومنيوم PVC ذو الجهد المنخفض 2-5 Core الخاص بنا يناسب المشاريع البلدية تحت الأرض، وتوزيع طاقة المحطات وبناء البنية التحتية في الخارج. مجهز بفرق ماهرة ذات خبرة وخبرة وفيرة في المشاريع الكبيرة، مصنعنا المجهز جيدًا يتعامل مع الطلبات كبيرة الحجم والتسليم السريع. تخدم Taitong المشترين في جميع أنحاء السوق العالمية من خلال البيع بالجملة والتخصيص الشخصي والدعم الكامل لما بعد البيع. الجودة الصارمة وفقًا لمعايير IEC، وISO، وCE، والأسعار المعتمدة والصديقة للمصنع تقلل من نفقات الشراء الخاصة بك وتضمن إمدادًا ثابتًا وطويل الأجل.
