كابلات الطاقة المغلفة والمعزولة والمغلفة بالنحاس متعدد النواة STA ذات الجهد المنخفض

Taitong Cable، شركة تصنيع صينية محترفة، توفر كابلات الطاقة المغلفة والنحاسية المعزولة والمغلفة ذات الجهد المنخفض ومتعددة النواة STA. تتوافق الكابلات مع معايير IEC وBS وVDE مع شهادات ISO الكاملة. يتميز كابل الطاقة 0.6/1kV 2-5-core CU/PVC/PVC/STA/PVC بموصل نحاسي صلب أو مجدول، وعزل PVC وغلاف، ودرع شريطي فولاذي مزدوج للحماية الميكانيكية. تستخدم على نطاق واسع في البناء والمنشآت الصناعية ومشاريع توزيع الطاقة. مناسبة لمقاولي EPC وموزعي الكهرباء ومشتري الطاقة. البيع المباشر للمصنع، والمواصفات المخصصة، والعينات المتاحة ودعم تدقيق المصنع.

إرسال استفسار

وصف المنتج

تتوافق كابلات الطاقة المغلفة والمعزولة والمغلفة بالنحاس PVC ذات الجهد المنخفض والمتعددة النواة STA بجهد 0.6/1 كيلو فولت (CU/PVC/STA/PVC) مع المواصفة IEC 60502‑1. مصنوع من موصل نحاسي مكشوف من الفئة 2 (الموصل النحاسي الصلب من الفئة 1 اختياري للأحجام الأقل من 6 مم² عند الطلب)، وعزل PVC، ودرع بشريط فولاذي مزدوج (STA) وغلاف خارجي من PVC، يوفر الكابل مقاومة قوية ضد الضغط والتأثير الميكانيكي الخارجي. مناسب للتركيب الثابت، يمكن وضع كابل الطاقة المدرع STA هذا في أرض الدفن المباشر وخنادق الكابلات والقنوات تحت الأرض للمرافق الصناعية والبناء البلدي والطاقة المساعدة لعبور السكك الحديدية وتوزيع المباني التجارية. درجة حرارة التشغيل المستمرة المقدرة هي 70 درجة مئوية، مع تحديد النواة وفقًا لقواعد الترميز اللوني IEC60445/HD-308-S2.

Taitong Cable، مورد كابلات صيني موثوق به، يمتلك 5 مصانع في الصين، يوفر طلبات بالجملة بسعر المصنع. تتوفر تكوينات أساسية متعددة. نحن ندعم المتطلبات المخصصة ونقدم المساعدة الفنية للحصول على الشهادات المحلية، ونخدم مشتري المشاريع ومقاولي EPC وتجار الجملة والموزعين الكهربائيين في جميع أنحاء العالم.

مفروشات CU/PVC/PVC/STA/PVC-0.6/1kV

HD 603: NYBY-STA، NYBY-SWA

(إذا كان التوافق مع HD603S1A3 مطلوبًا، فيرجى الإشارة إلى ذلك بوضوح في المواصفات الخاصة بك.)

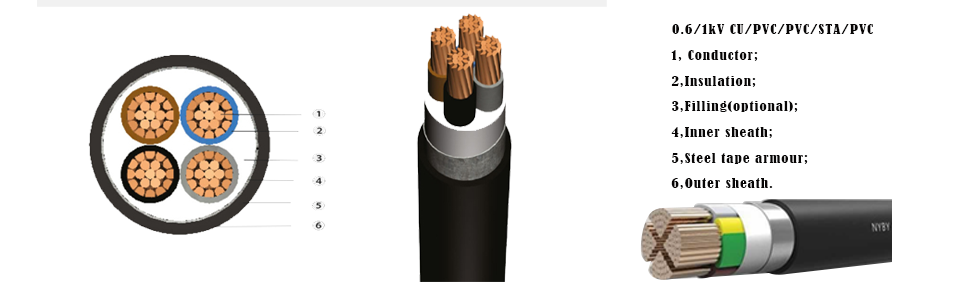

البناء (من الداخل إلى الخارج)

1 ، الموصل: موصل نحاسي صلب عادي من الفئة 2 إلى IEC60228 (يتوفر أيضًا موصل صلب من الفئة 1 كخيار.)

2، العزل: عزل PVC-A المتوافق مع IEC-60502-1

3، نوى معزولة مع حشوات غير استرطابية (اختياري)

4، الفراش: الفراش PVC مقذوف

5، الدرع: درع من الشريط الفولاذي المجلفن المزدوج (DSTA/STA)

6، الإفراط في غمد: مقذوف PVC الخارجي غمد، نوع ST2

تطبيقات كابلات الطاقة المغلفة والعازلة والمغلفة والنحاسية STA متعددة النواة ذات الجهد المنخفض 0.6/1 كيلو فولت

تم تصميم كابل الطاقة المدرع STA (شريط فولاذي مزدوج) ذو الجهد المنخفض النحاسي المعزول بـ PVc ذو 2-5 نواة للتركيب ذو التخطيط الثابت. يوفر الدرع الشريطي الفولاذي المجلفن ذو الطبقة المزدوجة مقاومة فائقة للسحق والصدمات وحماية ضد القوارض. يتم اعتماده على نطاق واسع للدفن المباشر تحت الأرض، وخنادق الكابلات، والقنوات تحت الأرض، والأنفاق وصالات أنابيب المرافق.

يوفر كابل PVC المدرع LV STA الطاقة لآلات المصانع الصناعية، والبنية التحتية البلدية، وشبكة الطاقة تحت الأرض للمنطقة السكنية، والدوائر المساعدة لعبور السكك الحديدية، وتوزيع الطاقة في الطابق السفلي، ونقل الطاقة في الموقع الخارجي. (غير مناسب للتركيب تحت حمل الشد الثقيل).

لون العزل الأساسي: يتم تحديده وفقًا لـ HD 308 S2. أخضر/أصفر للموصل الواقي وفقًا للمواصفة IEC 60445. (انظر الشكل أدناه)

عدد النوى	الألوان الأساسية القياسية (لكل HD 308 S2)
2	-	-	Bلو	بني
3	نوع G / نوع J	الأخضر والأصفر	Bلو	بني
3^a	نوع O/نوع X	-	أزرق	بني	أسود
3	نوع O/نوع X	-	-	بني	أسود	رمادي
4	نوع G / نوع J	الأخضر والأصفر	-	بني	أسود	رمادي
4^a	نوع G / نوع J	الأخضر والأصفر	أزرق	بني	أسود
4	نوع O/نوع X	-	أزرق	بني	أسود	رمادي
5	نوع G / نوع J	الأخضر والأصفر	أزرق	بني	أسود	رمادي
^a لتطبيقات معينة فقط.

تتوفر ألوان العزل والغلاف الخارجي حسب الطلب

الفوائد الأساسية للأغطية البلاستيكية المعزولة بالنحاس PVC ذات الجهد المنخفض وكابلات الطاقة المغلفة بشريط فولاذي مزدوج (600/1000 فولت)

1 ، الحماية الميكانيكية: يمنع درع الشريط الفولاذي (STA) الضرر الناتج عن السحق أو التأثيرات أو القوارض.

2 ، الاستقرار الثابت: تصميم النحاس متعدد النواة يتعامل مع الأحمال ذات الجهد المنخفض المستقر والمستمر بكفاءة.

3، المقاومة البيئية: غلاف PVC الخارجي يقاوم الرطوبة، والعوامل الجوية، والتعرض للمواد الكيميائية المعتدلة عند استخدامه في الهواء الطلق

المواصفات الفنية لكابلات الطاقة 0.6/1kV LV متعددة النواة Cu PVC STA PVC

المعايير المرجعية	متوافق مع IEC 60502.1 (DIN VDE 0276 603/ HD603 S1 A3 متاح) موصل: IEC 60228 مثبطات اللهب: IEC60332-1-2، IEC60332-3-24، IEC60332-3-22
الفولطية المقدرة (U0/ U(Um))	0.6/1 كيلو فولت (1.2 كيلو فولت)
أقصى درجة حرارة التشغيل المستمر للموصل	70 درجة مئوية
درجة حرارة الدائرة القصيرة	160 درجة مئوية (المدة القصوى 5 ثوانٍ) -160 درجة مئوية (المقطع العرضي أقل من 300 مم²)، 140 درجة مئوية (المقطع العرضي أعلى من 300 مم²)
الحد الأدنى لدرجة حرارة التثبيت	≥0 درجة مئوية
مقاومة موصل DC عند 20 درجة مئوية	يتوافق مع IEC 60228 (موصل النحاس)
مقاومة العزل عند 20 درجة مئوية	يلبي متطلبات IEC لعزل PVC
اختبار تحمل الجهد المتردد	3.5 كيلو فولت، 5 دقائق، بدون أعطال
القدرة الاستيعابية الحالية	مع مراعاة المقطع العرضي للكابل وطريقة التثبيت ودرجة الحرارة المحيطة
نصف قطر الانحناء	دقيقة. نصف قطر الانحناء (التثبيت): 12D دقيقة. نصف قطر الانحناء بالقرب من صناديق الوصلات والنهايات: 10D (D= القطر الخارجي)
منطقة المقطع العرضي الاسمية للموصلات	2.5~400mm² (2~5 مراكز، تشمل 3+1 مراكز، 3+2 مراكز و4+1 مراكز)، أو حسب طلب العميل.
لون الفائض	عادة أسود *ألوان أخرى متاحة عند الطلب

إنشاءات متاحة حسب الطلب لكابلات الطاقة المغلفة والمعزولة والمغلفة والنحاس متعدد النواة ذات الجهد المنخفض

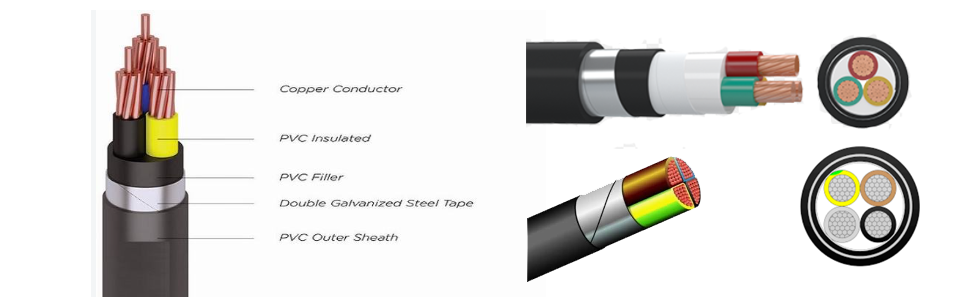

بناء الطبقة الأساسية:

موصل النحاس + عزل PVC-A + الفراش + درع الشريط الفولاذي STA + الغلاف الخارجي

ملحوظة: المجالات المغناطيسية داخل الكابلات متعددة النواة تتعارض مع بعضها البعض، لذلك لن يحدث تسخين شديد للتيار الدوامي، مما يجعل درع الشريط الفولاذي STA مناسبًا تمامًا للتخطيطات متعددة النواة.

خيارات الغلاف الخارجي (قابلة للتحديد حسب الطلب)

1، غلاف ST2-PVC (خيار قياسي في المصنع، للمواقع الداخلية وخنادق الكابلات والمباني العادية)

2، غمد البولي إيثيلين ST7-PE: مصمم للدفن المباشر في التربة البرية الرطبة وفي ظروف الهواء الطلق، ويتميز بأداء مقاوم للماء ومقاوم للشيخوخة ومقاوم لدرجات الحرارة المنخفضة

3، غمد الهالوجين المنخفض الدخان ST8-LSZH: يتم تطبيقه في مشاريع المناطق العامة المزدحمة مثل الأنفاق ومترو الأنفاق ومراكز التسوق

تسميات هيكل كاملة

النحاس / PVC / STA / PVC (ST2)

النحاس / PVC / STA / PE

النحاس / PVC / STA-LSZH

خيارات استبدال الدروع

1، درع الشريط الفولاذي STA (قياسي، جيد في تحمل حمل الضغط للدفن تحت الأرض)

2، درع SWA من الأسلاك الفولاذية الدقيقة للسيناريوهات التي تتطلب مقاومة الضغط ومقاومة الشد

3، درع من الأسلاك الفولاذية السميكة للخدمة الشاقة لظروف الحمل الثقيل والتوتر العالي

4، درع من أسلاك الألمنيوم AWA لمتطلبات الوزن الخفيف والمقاومة للتآكل

تخصيص نوع الموصل

1، موصل نحاسي صلب من الفئة 1 للتركيب الثابت

2 ، موصل نحاسي مضغوط من الفئة 2 (معيار المصنع العام)

3، موصل نحاسي مرن من الفئة 5 لأسلاك المعدات التي تنحني بشكل متكرر

4، موصل الألومنيوم اختياري

ترقية المواد العازلة

1، عزل PVC-A (الإصدار الأساسي، مع درجة حرارة تشغيل طويلة المدى تبلغ 70 درجة مئوية)

2 ، عزل البولي إيثيلين المتقاطع XLPE (درجة حرارة العمل المقدرة بـ 90 درجة وقدرة حمل تيار أعلى)

فراش داخلي قابل للتخصيص

1، الفراش القياسي يعتمد المواد البلاستيكية؛

2، الفراش PE أو LSZH متاح لتتناسب مع مادة الغلاف الخارجي.

طبقة التدريع الكهرومغناطيسي الاختيارية

يتم تركيب درع اختياري من الشريط النحاسي بين العزل والفراش لمنع التداخل الكهرومغناطيسي الصناعي من العاكسات وأجهزة التحكم.

مثال: Cu/PVC-Shield/STA/PE

تخطيطات تركيبة متعددة النواة

2 نواة، 3 نواة، 4 نواة، 5 نواة، 3+1 نواة، 3+2 نواة، 4+1 نواة

غمد خارجي وظيفي خاص معدل

غمد مصنوع خصيصًا لأداء مثبطات اللهب، ومقاوم للحريق، ومقاوم للأشعة فوق البنفسجية، ومقاوم للزيت، ومقاوم للنمل الأبيض، ومقاوم للبرد، ومقاوم للتآكل

أسباب الطلب بالجملة للكابلات من Taitong Cable؟

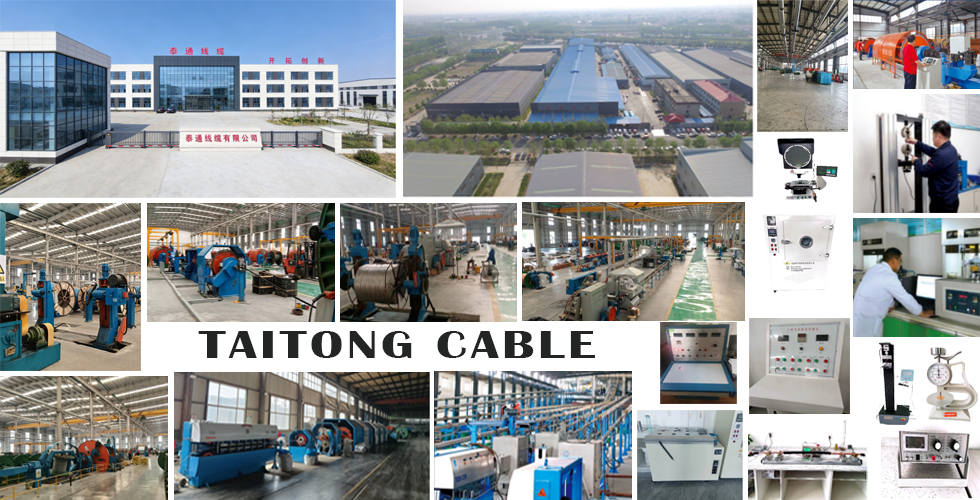

باعتبارها شركة مصنعة كبيرة الحجم للأسلاك والكابلات مقرها في الصين، فقد قامت Taitong Cable بتسليم إمدادات الكابلات للمشاريع واسعة النطاق المعروفة وشراكات تعاونية موثوقة وطويلة الأجل منذ عام 2002. لقد تراكمت لدينا خبرة غنية في التجارة الدولية الموجهة إلى الخارج وخدمات الشراء بالجملة. بدعم من خمسة مصانع تصنيع مستقلة وأكثر من 30 مكتبًا فرعيًا عبر المناطق، نقوم بتوريد سلع الكابلات عالية الجودة وخدمات شاملة ومدروسة للمشترين العالميين.

لقد حصل مصنعنا على مجموعة كاملة من المؤهلات الرسمية، بما في ذلك شهادات إدارة الجودة ISO-9001، والإدارة البيئية ISO-14001، وشهادات الصحة والسلامة المهنية ISO-45001، والامتثال لـ CE وموافقات اختبار النوع من طرف ثالث. تتوافق جميع الكابلات لدينا بشكل صارم مع المواصفات الدولية IEC وHD وVDE والمعايير الإقليمية الأخرى.

بدعم من القدرة التصنيعية القوية، نضمن إعداد المخزون سريعًا لمشاريع الطاقة العالمية - الهندسية، وبناء المصانع، وتطوير المناطق السكنية، والبنية التحتية البلدية والمدنية، ومرافق المستودعات واسعة النطاق. تلبي كابلات السلسلة الكاملة لدينا ذات الجهد الأقل من 35 كيلو فولت المتطلبات القياسية الدولية. تعتبر كابلات الطاقة المغلفة والمعزولة والنحاسية PVC ذات الجهد المنخفض ومتعددة النواة STA، بما في ذلك سلسلة NYBY، من بين منتجاتنا الرائدة في مجال المشتريات بالجملة. بفضل فرق المبيعات المتمرسة والقوة الصناعية القوية، نحن موردك الجدير بالثقة على المدى الطويل لشراء الكابلات بكميات كبيرة.
