الكابلات المغلفة بالنحاس PVC المعزولة ذات الجهد المنخفض والمتعددة النواة SWA

تقدم شركة Taitong للكابلات كابلات SWA مغلفة بـ PVC معزولة بالنحاس ومتعددة النواة ذات الجهد المنخفض (ثنائية النواة إلى 5 مراكز، 0.6/1 كيلو فولت CU/PVC/SWA/PVC)، يتم تطبيقها على نطاق واسع في مشاريع البناء تحت الأرض والبنية التحتية. نحن ندير خمس قواعد تصنيع في الصين مع البحث والتطوير المستقل، وخطوط الإنتاج الحديثة والمخزون الكافي. لقد تعاونا في الكثير من المشاريع الهندسية الكبيرة ونوفر كابلات مؤهلة للموزعين العالميين ومشتري EPC بالجملة.

إرسال استفسار

وصف المنتج

تضمن الكابلات المغلفة PVC المعزولة بالنحاس متعدد النواة ذات الجهد المنخفض SWA نقلًا مستقرًا للطاقة مع انخفاض الجهد المنخفض واستهلاك منخفض للطاقة. يوفر العزل PVC أداءً عازلًا ممتازًا لمنع التسرب الكهربائي، بينما يوفر الغلاف الخارجي PVC مقاومة قوية للرطوبة والأحماض والقلويات والتآكل الميكانيكي. يوفر درع الأسلاك الفولاذية المدمج (SWA) قوة شد فائقة، مما يجعل الكابل مناسبًا للدفن المباشر تحت الأرض. تضمن الموصلات النحاسية الصلبة أو المجدولة عالية التوصيل إمدادًا ثابتًا بالطاقة وعمر خدمة طويل للمنشآت الصناعية ومشاريع البناء.

باعتبارها شركة مصنعة موثوقة، تقدم Taitong Cable مواصفات مخصصة لمثبطات اللهب، مما يدعم المشتريات بالجملة لتلبية متطلبات مقاولي EPC العالميين والمشاريع الهندسية المختلفة.

معيار IEC أو كابل CU/PVC/SWA/PVC مخصص. 0.6/1 كيلو فولت

ملحوظة:

وفقًا للمواصفة IEC 60502-1، يعد الغطاء الداخلي PVC المبثوق (الفراش) فوق النوى المجمعة أمرًا إلزاميًا لكابلات SWA متعددة النواة.

لا يعد شريط البوليستر الموثق الموجود فوق النوى متطلبًا إلزاميًا لهذه المواصفة القياسية، ما لم يتم تحديده بشكل منفصل من قبل المشتري.

تطبيقات الكابلات المغلفة SWA المدرعة PVC ذات الجهد المنخفض متعددة النواة النحاسية PVC 0.6 / 1kV

كابلات الطاقة النحاسية SWA (أسلاك الفولاذ المدرعة) ذات الجهد المنخفض (المصنفة عادةً عند 600/1000 فولت) عبارة عن خطوط كهربائية شديدة التحمل مصممة لتوزيع الطاقة الثابتة الداخلية والخارجية وتحت الأرض، مما يوفر مقاومة ضد التكسير الميكانيكي والضغط البيئي، وهي مثالية للمرافق الصناعية والمباني التجارية وشبكات الطاقة تحت الأرض.

الاستخدامات الرئيسية للكابلات المدرعة SWA المعزولة/المثنية/المغلفة PVC متعددة النواة LV

1. المدافن تحت الأرض: توضع مباشرة في الخنادق أو القنوات تحت الأرض دون قنوات حماية إضافية.

2، المنشآت الصناعية: يتم توجيهها عبر أرضيات التصنيع الثقيلة ومحطات الطاقة وساحات التبديل حيث يوجد خطر التأثير المادي.

3، مغذيات خارجية: مثبتة على حوامل الكابلات أو مثبتة على الجدران الخارجية، مقاومة للأشعة فوق البنفسجية والرطوبة والظروف الجوية القاسية.

4، المباني التجارية: يتم تطبيقها كمصادر طاقة رئيسية أو فرعية يتم توجيهها عبر الناهضات وغرف المصانع وأنفاق الخدمة.

تطبيقات محددة للكابلات الكهربائية 600/1000V CU/PVC/SWA/PVC 2/3/4/5-Core

2-القلب: موصلات حية ومحايدة للمعدات أحادية الطور مزدوجة العزل (الفئة الثانية).

3-القلب: الموصلات الحية والمحايدة والأرضية للإمدادات أحادية الطور المؤرضة القياسية (الفئة الأولى).

4-Core / 5-Core: توزيع الطاقة على ثلاث مراحل مع تأريض محايد و/أو وقائي للآلات ولوحات التوزيع والمحركات.

المعلمات الكهربائية

كابلات الطاقة النحاسية SWA PVC متعددة النواة 0.6/1 كيلو فولت

المعايير المرجعية	متوافق مع IEC 60502.1 (يتوفر BS 6346) الموصل: IEC 60228 BS6360 مثبطات اللهب: IEC60332-1-2، IEC60332-3-24، IEC60332-3-22
الجهد المقنن	600/1000 فولت (1.2 كيلو فولت)
أقصى درجة حرارة التشغيل المستمر للموصل	70 درجة مئوية
درجة حرارة الدائرة القصيرة	160 درجة مئوية (المدة القصوى 5 ثوانٍ) -160 درجة مئوية (المقطع العرضي ≥300 مم²)، 140 درجة مئوية (المقطع العرضي > 300 مم²)
الحد الأدنى لدرجة حرارة التثبيت	≥0 درجة مئوية
مقاومة موصل DC عند 20 درجة مئوية	يتوافق مع IEC 60228 (موصل النحاس)
مقاومة العزل عند 20 درجة مئوية	يلبي متطلبات IEC لعزل PVC
اختبار تحمل الجهد المتردد	3.5 كيلو فولت، 5 دقائق، بدون أعطال
القدرة الاستيعابية الحالية	مع مراعاة المقطع العرضي للكابل وطريقة التثبيت ودرجة الحرارة المحيطة
نصف قطر الانحناء	12D (وضع)، 10D (محطات)، D = القطر الخارجي
النوى	2 نواة، 3 نواة، 3+1 نواة، 3+2 نواة، 4+1 نواة.
لون	لون الفراش: أسود الغلاف الخارجي: أسود عادة *ألوان أخرى متاحة عند الطلب
منطقة المقطع العرضي الاسمية للموصلات	منطقة المقطع العرضي الاسمية للموصلات 1.5~400mm² (أبعاد أخرى حسب طلب العميل)

ألوان العزل والغلاف الخارجي قابلة للتخصيص

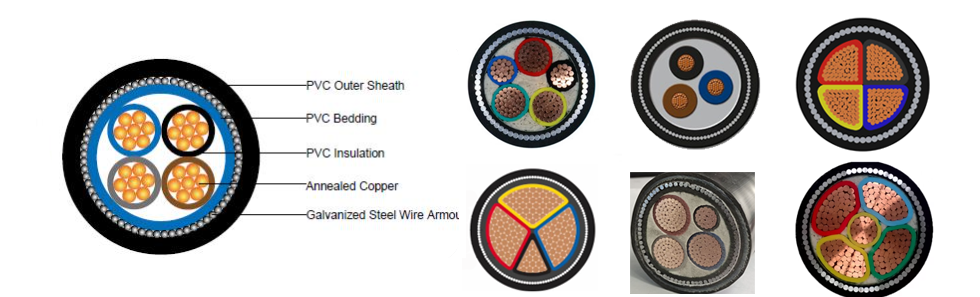

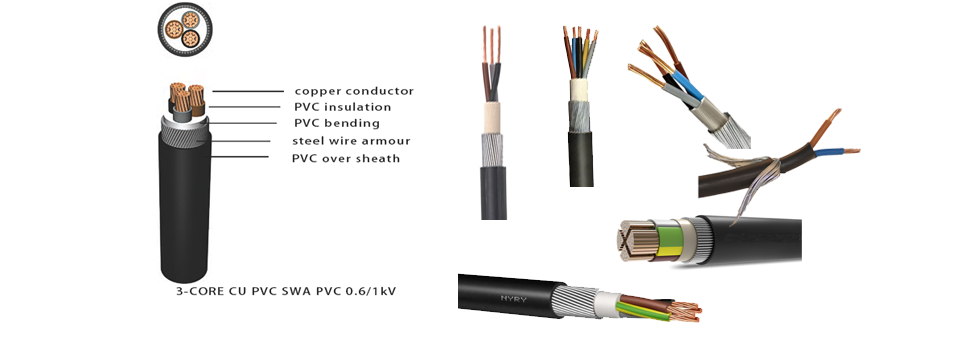

هيكل كابلات الطاقة النحاسية PVC SWA LV 2-5 الأساسية

· ثنائي النواة: نواتين نحاسيتين معزولتين (L+N)

· 3-النواة: 3 نوى نحاسية معزولة (L+N+PE)

· 3+1 النواة: 3 مراكز متساوية الطور + 1 محايد مخفض

· 3+2 النواة: 3 نوى متساوية الطور + محايد مخفض + PE مخفض

· 4+1 النواة: 4 نوى متساوية (3P+N) + PE مخفض

يمكن تخصيص الغلاف الخارجي حسب الطلب

1، غلاف ST2-PVC (خيار قياسي للمصنع، للمواقع الداخلية وخنادق الكابلات والمباني العادية)

2، غلاف البولي إيثيلين ST7-PE: مصمم للدفن المباشر في التربة البرية الرطبة وفي ظروف الهواء الطلق، ويتميز بأداء مقاوم للماء ومقاوم للشيخوخة ومقاوم لدرجات الحرارة المنخفضة

3، غمد الهالوجين المنخفض الدخان ST8-LSZH: يتم تطبيقه في مشاريع المناطق العامة المزدحمة مثل الأنفاق ومترو الأنفاق ومراكز التسوق

تسميات الهيكل الكامل

النحاس / PVC / SWA / PVC (ST2)

النحاس / PVC / سوا / بي

النحاس/PVC/SWA/LSZH

ترقية المواد العازلة

عزل PVC-A (الإصدار الأساسي، مع درجة حرارة تشغيل طويلة المدى تبلغ 70 درجة مئوية)

عزل البولي إيثيلين المتقاطع XLPE (درجة حرارة العمل المقدرة بـ 90 درجة مئوية وقدرة حمل تيار أعلى)

فراش داخلي قابل للتخصيص

الفراش القياسي يعتمد مادة PVC؛ الفراش PE أو LSZH متاح لتتناسب مع مادة الغلاف الخارجي.

هيكل حماية شريط نحاسي اختياري لمقاومة التداخل الكهرومغناطيسي

يتم ترتيب درع الشريط النحاسي بين العزل والفراش، وهو مناسب لبيئات مواقع المصانع مع التداخل من محولات التردد ومعدات التحكم الصناعية.

مثال: Cu/PVC-Shield/SWA/PE

مزايا الحصول على كابلات الطاقة المدرعة ذات الجهد المنخفض SWA من شركة Taitong Cable

Taitong Cable، مورد كابلات صيني موثوق به يقدم سعر المصنع المباشر للمشترين العالميين. نحن نمتلك خبرة غنية في خدمة مشاريع البنية التحتية واسعة النطاق، بما في ذلك البناء البلدي وهندسة النقل بالسكك الحديدية.

إن الكابلات المغلفة PVC المدرعة ذات الجهد المنخفض والنحاس PVC المعزولة SWA (CU / PVC / PVC / SWA / PVC) هي منتجنا السائد الناضج.

يغطي عملاؤنا مقاولي EPC وتجار الجملة الكهربائية ومشتري المشاريع والشركات الهندسية للمجمعات الصناعية والمباني التجارية وشبكات الطاقة تحت الأرض. نحن ندعم التخطيطات الأساسية المخصصة وتكوينات المواد وأطوال التغليف والتسليم. يمكن تصنيع جميع الكابلات لتتوافق مع معايير IEC وBS. يقدم فريقنا الفني المحترف الدعم الكامل لمساعدة العملاء في إجراءات اعتماد السوق المحلية.

يضمن الفحص الصارم للمواد الخام واختبار المنتج النهائي جودة مستقرة. نحن نقدم خدمة متكاملة تغطي الاستشارات الفنية قبل البيع وعروض الأسعار المرنة وتتبع الإنتاج ودعم ما بعد البيع. نرحب بالمشترين العالميين للاستفسارات المتعلقة بالمشتريات بالجملة والتعاون الاستراتيجي طويل الأجل.
