لماذا تعمل الكابلات المعدنية المعزولة المرنة على تأمين الشبكات؟

ملخص:بالنسبة لناطحات السحاب ذات الكثافة السكانية العالية، وشبكات النقل تحت الأرض، والمناطق البتروكيماوية الثقيلة، يعد تحديد الطبقة النهائية من الأسلاك المقاومة للحريق أمرًا ضروريًا لحماية السلامة العامة.كابلات معدنية مرنة مقاومة للحريق ومعزولةتمثل القمة المطلقة للقدرة على النجاة من الحرائق الكهربائية. تشرح هذه المقالة التشريح الهيكلي المتقدم، وآليات الدفاع الشديدة ضد الحرائق والمياه والصدمات، ومزايا التوجيه لسلسلة كابلات الطاقة NG-A بقدرة 0.6/1 كيلو فولت من الفئة الصناعية.

جدول المحتويات

مقدمة

التصميم الهيكلي للكابلات المعدنية المعزولة المرنة NG-A بقدرة 0.6/1 كيلو فولت

البقاء على قيد الحياة في نهاية المطاف النار: التغلب على اللهب والماء والتأثير

لماذا تغير المرونة قواعد اللعبة بالنسبة للتثبيت في الموقع

التخصيص المباشر من المصنع والامتثال للمصادر

مقدمة

عندما يؤدي اندلاع حريق كبير إلى تعرض مجمع تجاري أو مصفاة صناعية للخطر، فإن الكابلات القياسية المعزولة بالبلاستيك تفشل في غضون دقائق، مما يؤدي إلى قطع الطاقة عن شرايين الحياة الهيكلية. حتى الأسلاك القياسية المقاومة للهب أو الأسلاك الأساسية المقاومة للحريق لها حدود حرارية صارمة. بالنسبة للدوائر الحيوية - مثل مصاعد الإطفاء الرئيسية، وأنظمة التهوية الاحتياطية، ولوحات التحكم في الطوارئ - تتطلب المواصفات الهندسية الحديثة كابلات متخصصة لا يمكنها ببساطة أن تحترق.

لتلبية معايير سلامة البنية التحتية العالمية التي لا تقبل المساومة، تقوم شركة Taitong Cable Co., Ltd. بتصنيع كابلات معدنية مرنة ومعزولة ومقاومة للحريق وعالية الأداء. تم تصميم خطوط منتجاتنا باستخدام مواد غير عضوية تقضي تمامًا على مخاطر الاحتراق، وتوفر هوامش أمان تشغيلية نهائية للمشاريع الهندسية رفيعة المستوى في جميع أنحاء العالم.

التصميم الهيكلي للكابلات المعدنية المعزولة المرنة NG-A بقدرة 0.6/1 كيلو فولت

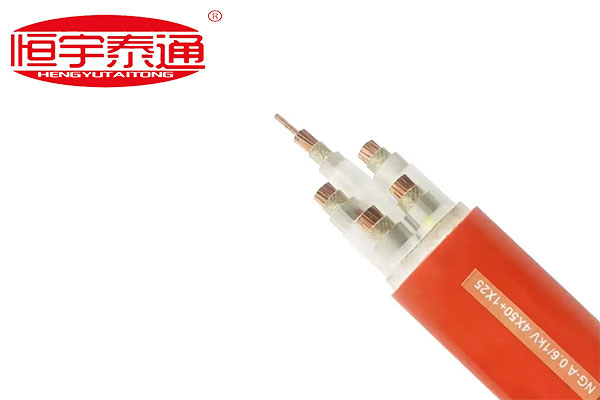

على عكس أسلاك توزيع البوليمر الاصطناعية القياسية، تستخدم بنية NG-A 0.6/1KV 4 X 50 + 1 X25 mm مركبات معدنية غير عضوية لإنشاء درع دائم

ضد الحرارة الشديدة:

الموصلات النحاسية عالية النقاء:تم تشكيلها من أسلاك نحاسية كهربائية مجدولة لضمان نقل قوي للطاقة ومقاومة منخفضة أثناء أداء التحميل الكامل اليومي.

حاجز العزل المعدني غير العضوي:يتم تغليفها وضغطها باستخدام معادن عالية الثبات (مثل أكسيد المغنيسيوم أو الأشرطة المعدنية الاصطناعية المتخصصة). لا تحتوي هذه الطبقة على أي مواد عضوية على الإطلاق، مما يعني أنها لا يمكن أن تشتعل أو تشتعل أو تستمر في الاحتراق.

الحشو الداخلي والفراش الواقي:مصنوعة من مركبات معدنية غير سامة ومقاومة للهب تحافظ على الدوران الأساسي الهيكلي تحت الضغط الميكانيكي.

الألومنيوم / غمد الحماية المعدني:طبقة احتواء معدنية سلسة أسفل الغطاء الخارجي توفر مقاومة للماء خالية من العيوب ودرعًا كهرومغناطيسيًا قويًا (EMI).

سترة خارجية للسلامة شديدة التحمل:سترة برتقالية/حمراء زاهية مقاومة للهب، منخفضة الدخان توفر مقاومة ممتازة للتتبع وتحديدًا واضحًا للسلامة في حوامل الكابلات المشتركة.

البقاء على قيد الحياة في نهاية المطاف النار: التغلب على اللهب والماء والتأثير

عادةً ما يتم اختبار الخطوط الكهربائية القياسية المقاومة للحريق فقط ضد التعرض للهب الجاف. ومع ذلك، تتضمن الحرائق الهيكلية في العالم الحقيقي ثلاث قوى مدمرة متميزة تعمل في وقت واحد: الحرارة الشديدة، ورذاذ الماء الثقيل من أنظمة رشاشات الطوارئ، والتأثيرات المادية الناجمة عن انهيار البناء أو سقوط العوارض.

تم تصميم سلسلة NG-A المعزولة بالمعادن خصيصًا لتنجو من هذه المخاطر المركبة من خلال الامتثال للمعايير الدولية الصارمة مثل بروتوكول BS 6387 CWZ:

1. مقاومة اللهب (ج):يحافظ على سلامة الدائرة الكهربائية المستمرة أثناء تعرضه مباشرة للحرق الشديد عند درجة حرارة 950 درجة مئوية لمدة تصل إلى 180 دقيقة.

2. مقاومة رذاذ الماء (ث):يقاوم بنجاح قصر الدائرة عند تعرضه للهب المباشر عند درجة حرارة 650 درجة مئوية لمدة 15 دقيقة يتبعها 15 دقيقة من رذاذ الماء الثقيل بخرطوم الحريق.

3. مقاومة الصدمات الميكانيكية (Z):يحافظ على تدفق ثابت للطاقة أثناء طرقه بشكل متكرر بواسطة شريط الضرب الميكانيكي تحت ظروف اختبار اللهب بدرجة حرارة 950 درجة مئوية.

لماذا تغير المرونة قواعد اللعبة بالنسبة للتثبيت في الموقع

تاريخيًا، كان استخدام الخطوط المعزولة بالمعادن يعني التعامل مع قضبان النحاس الثقيلة والصلبة القديمة (BTTZ). تطلبت هذه الأنظمة التقليدية أدوات ثني معقدة ومكلفة، وعانت من فترات إنتاج قصيرة، وأدت إلى ارتفاع تكاليف العمالة بسبب المفاصل المعقدة.

يعمل التصميم المعدني المرن NG-A الحديث من Taitong Cable على حل نقاط الألم في التثبيت:

ضيق نصف القطر الانحناء:تسمح الموصلات المجدولة وشريط الحماية المعدني المرن للخط بالانحناء بسلاسة حول الأعمدة الخرسانية الهيكلية وداخل خزانات لوحة المفاتيح الضيقة.

الرحلات الطويلة المستمرة:يتم تصنيعها بأطوال أسطوانة متواصلة ممتدة، مما يلغي تمامًا الحاجة إلى وصلات كابل متوسطة المدى، مما يقلل من نقاط الضعف الكهربائية.

التخصيص المباشر من المصنع والامتثال للمصادر

تسمح مشاريع البنية التحتية التجارية من فئة النخبة بهامش صفر تمامًا للمواد التي لم يتم التحقق منها أو نقاط الضعف الهيكلية. يجب أن تتوافق كل دفعة من أنظمة توزيع المعادن بشكل مثالي مع فاتورة الكميات الخاصة بالهندسة الكهربائية (BOQ).

فيشركة تايتونج للكابلات المحدودة، نحن نرفض أنظمة تصفية المخزون الصارمة ذات الإنتاج الضخم لصالح نموذج إنتاج مخصص بنسبة 100% من المصنع مباشرة. نحن نقوم بتصميم وتصنيع كل مجموعة من الكابلات المعدنية المعزولة المرنة لتتوافق مع متطلبات التكوين الدقيقة الخاصة بك — حيث نقوم بتصميم أعداد أساسية محددة وترتيبات مقطعية دقيقة وأطوال هيكلية مخصصة لتتوافق مع المعلمات الكهربائية الدقيقة لمشروعك.

اتصل بفريق هندسة الطاقة عالي الأمان لدينا اليومللوصول إلى تقارير الاختبار المعتمدة، والرسومات الهيكلية التفصيلية، أو للحصول على تقدير سريع ومباشر للتكلفة من المصنع لمناقصة البنية التحتية للشبكة القادمة!
