لماذا تعمل الكابلات المقاومة للحريق بجهد 0.6/1 كيلو فولت على تأمين الشبكات؟

ملخص:بالنسبة للساحات التجارية الحديثة، والمشاريع السكنية واسعة النطاق، ومراكز التصنيع، فإن التوجيه الكهربائي الآمن للحريق غير قابل للتفاوض.كابلات ذات أداء مقاوم للحريقتعمل بمثابة خطوط التوزيع الرئيسية التي تحافظ على تشغيل الآلات الأساسية أثناء حالات الطوارئ المحلية المتعلقة بالحريق. تستكشف هذه المقالة طبقات المواد الداخلية ومعايير سلامة الدائرة ومزايا الدرع الهيكلي لكابل الطاقة القياسي NH-VV22 بقدرة 0.6/1 كيلو فولت، مما يوفر رؤى واضحة لمديري المشتريات الدوليين.

جدول المحتويات

مقدمة

الطبقات الهيكلية للكابلات المقاومة للحريق 0.6/1 كيلو فولت NH-VV22

الحفاظ على سلامة الدائرة: كيف تتغلب كابلات NH على الحرارة

الحماية الميكانيكية المزدوجة للدرع الشريطي الفولاذي

التخصيص المباشر من المصنع وأمن المصادر

مقدمة

عند حدوث حريق غير متوقع في مبنى تجاري مزدحم أو منشأة صناعية عالية الكثافة، فإن الحفاظ على التدفق المستمر للكهرباء في حالات الطوارئ يعد مسألة حياة وسلامة. إذا تعطلت كابلات الطاقة الرئيسية على الفور بسبب الصدمة الحرارية، فسوف تصبح معدات إطفاء الحرائق ومصاعد الإنقاذ وشبكات الإضاءة الحيوية معتمة. لا يمكن لأسلاك الطاقة القياسية أن تتحمل التعرض المباشر للهب، ولهذا السبب تفرض المواصفات الهندسية العالمية كابلات متخصصة مقاومة للحريق بجهد 0.6/1 كيلو فولت لحلقات التوزيع الثانوية المهمة.

لدعم البنية التحتية عالية السلامة في جميع أنحاء العالم،كابل تايتونجتقوم بتصنيع كابلات الطاقة المدرعة المقاومة للحريق عالية الأداء. تم تصميم منتجاتنا لتتحمل الأحداث الحرارية الهيكلية المكثفة، وتوفر هوامش أمان استثنائية وأمن تشغيل الشبكة على المدى الطويل.

الطبقات الهيكلية للكابلات المقاومة للحريق 0.6/1 كيلو فولت NH-VV22

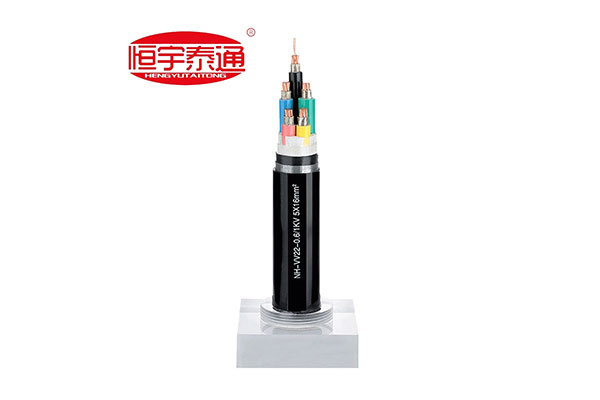

يكشف فحص التكوينات القياسية مثل كابل NH-VV22-0.6/1KV 5 X 16 mm2 عن مخطط دفاعي متعدد الطبقات للخدمة الشاقة تم تصميمه لتحقيق أداء موثوق:

الموصلات النحاسية عالية النقاء:مجدولة من النحاس الكهربائي النقي لضمان التوصيل المستقر للغاية وتدفق الطاقة الأمثل في ظل العمليات اليومية ذات التحميل الكامل.

حاجز شريط ميكا مقاوم للحريق:ملفوفة مباشرة حول كل موصل نحاسي فردي. تعمل الميكا كدرع حراري غير عضوي لا يذوب، ويظل عازلًا للغاية حتى عند مواجهة حرارة شديدة تصل إلى 1000 درجة مئوية.

طبقة العزل المتميزة:يتم تغليف مادة PVC عالية العزل الكهربائي بشكل أنيق حول كل قلب لفصل المراحل الكهربائية أثناء العمليات اليومية القياسية.

درع شريطي فولاذي مزدوج (DSTA):أشرطة فولاذية حلزونية متداخلة ملفوفة بإحكام حول المصفوفة الأساسية الداخلية، مما يوفر مقاومة عالية للسحق ضد ضغوط باطن الأرض الثقيلة وضربات المجرفة المادية.

سترة خارجية مقاومة للهب:غلاف PVC قوي تم تصميمه لمقاومة التتبع وبقع الزيت وأحماض التربة الكيميائية ودخول الرطوبة.

الحفاظ على سلامة الدائرة: كيف تتغلب كابلات NH على الحرارة

لماذا يختار مديرو مشتريات المرافق العالمية الكابلات المقاومة للحريق من سلسلة NH بدلاً من الأسلاك الكهربائية القياسية؟

1. المقاومة الحقيقية للحريق (سلامة الدائرة):على عكس الكابلات المقاومة للهب العادية التي تمنع الحريق من الانتشار ولكنها تذوب داخليًا، تحافظ الكابلات المقاومة للحريق (NH) على التدفق الكهربائي النشط. تم تصميم قلوبنا المحمية بالميكا للحفاظ على تشغيل التيار الكامل بأمان لمدة تتراوح من 90 إلى 180 دقيقة مباشرة داخل مناطق الحرائق الشديدة.

2. التكوين المتوازن 5 النواة:يتميز التصميم 5 × 16 مم2 بثلاثة مستقلة

خطوط الطور جنبًا إلى جنب مع موصلات محايدة وموصلات أرضية منفصلة (PE). تعمل هذه البنية على موازنة تيارات الطور وتوفر مسار تأريض فوري، مما يمنع تيارات الأعطال الخطرة من إتلاف المعدات النهائية.

الحماية الميكانيكية المزدوجة للدرع الشريطي الفولاذي

بالإضافة إلى المقاومة الحرارية، تواجه كابلات التوزيع الثانوية تحت الأرض تهديدات مادية مستمرة أثناء التركيب والدفن. يلغي الدرع الشريطي الفولاذي المزدوج المتكامل (تصميم VV22/YJV22) الحاجة إلى الأنابيب الخارجية باهظة الثمن:

مقاومة ممتازة للسحق:يتجاهل إطار الشريط الفولاذي المتداخل ضغط الصخور العمودي وحركة المعدات الثقيلة في خنادق الدفن المباشر.

وسائل الدفاع عن القوارض والآفات:يمكن أن يمضغ الجوفر والنمل الأبيض الموجودين تحت الأرض بسهولة من خلال الطلاءات البلاستيكية الناعمة، مما يتسبب في حدوث دوائر قصيرة. يعمل الغلاف المعدني القوي على منع الضرر البيولوجي تمامًا، مما يطيل عمر خدمة الشبكة إلى أكثر من 30 عامًا.

التخصيص المباشر من المصنع وأمن المصادر

تتطلب البنية التحتية العامة عالية السلامة جودة مواد صارمة وغير منقوصة. يجب أن تتوافق كل مجموعة من خطوط التوزيع المقاومة للحريق تمامًا مع أطر اختبار النوع الموثوقة مثل IEC 60331 لسلامة الدائرة.

فيكابل تايتونج، نحن ندعم الجداول الزمنية لمشروعك من خلال نموذج إنتاج مخصص مباشر من المصنع بنسبة 100%. نحن لا ندفع عناصر تخليص المستودعات القديمة والمصنعة مسبقًا. وبدلاً من ذلك، نقوم بتصنيع كل طلب من الكابلات المقاومة للحريق حسب الطلب لتتماشى مباشرة مع فواتير الكميات المحددة لمشروعك (BOQ) - مع تصميم مجموعات دقيقة متعددة النواة، وخطوات مستعرضة (على سبيل المثال، 5 × 16 مم2)، وتقييمات الأداء الحراري لتتناسب مع معايير المرافق الوطنية المحلية الخاصة بك.

اتصل بوحدة توزيع الطاقة المقاومة للحريق اليومللمطالبة بكتالوجات المنتجات المعتمدة، أو المخططات الهيكلية المخصصة، أو للحصول على تقدير سريع ومباشر للتكلفة من المصنع لمناقصة تطوير البنية التحتية القادمة!
